高频 PCB 材料阻抗稳定性优化（5G 射频场景）
来源：捷配
时间: 2025/11/06 09:47:05
阅读: 38
1. 引言?
随着 5G 射频模块向 28GHz/39GHz 毫米波频段升级，PCB 材料阻抗稳定性成为信号传输的核心瓶颈 —— 行业数据显示，高频场景下材料介电常数（εr）每波动 0.1，阻抗偏差会增加 3%，直接导致信号衰减上升 10%。某 5G 基站厂商曾因选用普通 FR-4 基材（εr 波动 ±0.3），射频模块阻抗漂移超 12%，批量不良率达 18%，损失超 300 万元。捷配深耕高频 PCB 领域 8 年，累计交付 60 万 + 片 5G 射频 PCB，全部通过阻抗稳定性测试（-40℃~85℃环境下阻抗偏差≤±5%）。本文拆解高频 PCB 材料阻抗核心参数、稳定性管控方法及验证标准，助力解决 5G 射频阻抗漂移问题。?

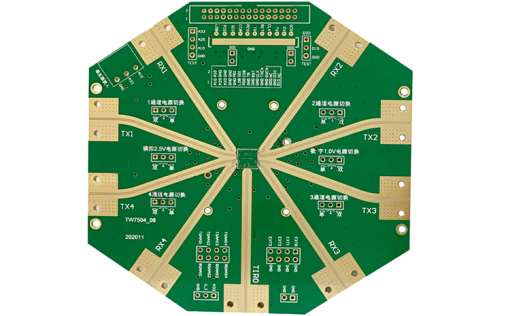

2. 核心技术解析?
高频 PCB 材料阻抗稳定性取决于两大核心参数，且需符合IPC-2141（高频印制板设计标准）第 6.2 条款：?
一是介电常数（εr）的温度稳定性，5G 射频场景需 εr 在 - 40℃~85℃区间波动≤±0.05，普通 FR-4（如 Tg=130℃型号）εr 波动达 ±0.3，而罗杰斯 RO4350B（εr=4.4±0.05@10GHz）在该温度区间波动仅 ±0.02，捷配实验室恒温箱测试显示，其阻抗偏差可控制在 ±2% 以内；二是损耗因子（tanδ），高频信号衰减与 tanδ 正相关，5G 射频材料需 tanδ≤0.004@10GHz，RO4350B tanδ=0.0037，远优于普通 FR-4（tanδ=0.015），按IPC-TM-650 2.5.5.1 标准测试，RO4350B 基材的信号衰减比普通 FR-4 低 30%。?
此外，高频 PCB 阻抗计算公式需结合材料参数：微带线阻抗 Z= (60/√εr)×ln (5.98h/W)（h 为基材厚度，W 为线宽），当 εr 波动 0.05 时，若线宽未同步调整，阻抗偏差会超 5%，因此需通过捷配 HyperLynx 仿真工具，提前模拟 εr 波动对阻抗的影响，确保设计冗余。?
3. 实操方案?
3.1 材料阻抗稳定性管控三步法（操作要点 + 数据标准 + 工具 / 材料）?
- 基材选型：优先选用罗杰斯 RO4350B（εr=4.4±0.05，tanδ=0.0037）或生益 S1130 高频版（εr=4.3±0.06，tanδ=0.0045），需提供基材厂商 COC 报告，明确 εr/tanδ 温度稳定性参数，捷配原料检测环节会用矢量网络分析仪（JPE-VNA-800）复测，确保 εr 波动≤±0.05；?
- 叠层设计：4 层 5G 射频 PCB 叠层为 “信号层（RO4350B）- 接地层（铜厚 2oz）- 电源层 - 信号层（RO4350B）”，基材厚度选 0.25mm，层间半固化片用罗杰斯 1080（厚度 0.05mm），层间厚度 h 控制在 0.15mm±0.01mm，参考IPC-2221 第 5.3.3 条款，用捷配叠层设计软件（JPE-Layer 4.0）生成方案；?
- 阻抗补偿设计：基于基材 εr 波动范围（±0.05），通过 Altium Designer 阻抗计算器预留线宽补偿量 ——50Ω 阻抗线宽原设计 0.3mm，补偿后设为 0.3±0.02mm，同步用捷配 DFM 预审系统（JPE-DFM 6.0）检查补偿合理性，避免线宽过窄导致蚀刻风险。?
3.2 量产稳定性验证（操作要点 + 数据标准 + 工具 / 材料）?
- 温湿度循环测试：每批次抽检 20 片 PCB，在 - 40℃~85℃（湿度 65%±5%）环境下循环 500 次，按IEC 60068-2-14 标准，测试后用阻抗测试仪（JPE-Imp-500）检测，阻抗偏差需≤±5%；?
- 高频信号衰减测试：用网络分析仪（JPE-VNA-800）测试 28GHz 频段信号衰减，RO4350B 基材 PCB 衰减需≤0.8dB/inch，生益 S1130 高频版需≤0.9dB/inch，超差品追溯基材批次；?
- 工艺参数锁定：高频 PCB 蚀刻采用 “低速率高精度” 模式，蚀刻速率控制在 1.2μm/min，线宽精度 ±0.02mm，按GB/T 4677 第 4.1 条款，每小时抽检 5 片线宽，确保阻抗基础参数稳定。?
?
高频 PCB 材料阻抗稳定性需以 “低 εr 波动 + 低 tanδ” 为核心，优先选用罗杰斯 RO4350B、生益 S1130 高频版等专用基材，同时通过叠层优化、线宽补偿及温湿度验证形成闭环。捷配可提供 “高频 PCB 专属服务”：基材合规检测、HyperLynx 阻抗仿真、28GHz/39GHz 信号测试，确保设计与量产一致性。
