Genesis PCB 设计操作实用技巧:提升效率与工艺精准度

来源:捷配 时间: 2025/11/07 09:34:53 阅读: 110

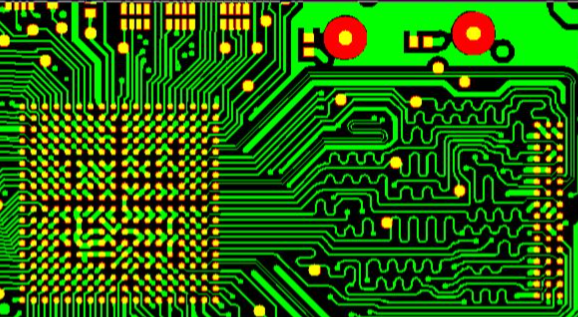

Genesis 作为 PCB 设计与制作中的常用工具,其操作熟练度直接影响设计效率与成品精度。捷配深耕 PCB&PCBA 制造领域多年,结合海量项目实操经验,整理了以下 5 个高频实用的 Genesis 操作技巧,助力工程师简化流程、规避工艺风险,同时依托自身技术支撑体系,为用户提供全流程工艺保障。



一、图形界面后台执行设置技巧

适用场景

运行 scripts 时,避免 step 画面频繁切换干扰操作,提升脚本运行效率。

操作步骤

  1. 输入命令:COM open_entity,job=$JOB,type=step,name=panel,iconic=yes
  2. 执行命令:set group=$COMANS
  3. 完成设置:AUX set_group,group=$group

关键说明

  • iconic=yes:将 step 界面置于后台执行,不占用当前操作窗口。
  • iconic=no:将 editor 画面置顶,适用于需要实时查看界面的操作场景。





二、PCB 板小铜条清除技巧

适用场景

清除板上 clearance 之间的细小铜条,避免生产过程中出现短路、残铜等工艺问题,尤其适用于主机板、显卡板等大面积 PCB。

操作步骤

  1. 选中需要修改的铜层区域;
  2. 依次点击菜单栏:edit → Reshape → Fill → Fill parameters
  3. 在设置窗口中,将Solid type选择为FilledMin brush设置为 3mil;
  4. 确认执行后,所选区域内 3mil 以下的小铜条将被自动清除。

注意事项

  • Min brush数值可根据实际工艺需求调整,确保清除多余残铜的同时,不影响有效电路。
  • 操作后建议通过预览功能核查,避免误删关键线路。





三、Netlist 开路判定阈值调整技巧

适用场景

解决两物体间距≤0.5mil 时,Netlist 不判为开路的误判问题,提升电路连接检测的精准度。

操作步骤

  1. 打开 Genesis 的Configuration配置界面;
  2. 找到net_raster_resolution参数项(系统默认值为 0.5mil);
  3. 将参数修改为net_raster_resolution = 0.01(可根据实际检测需求调整数值);
  4. 重启 Genesis 软件,使参数生效。

关键说明

  • 该参数定义两物体的分隔阈值:超过阈值判定为不同 net,小于阈值视为同一 net;
  • 调整后可精准识别微小间距的开路问题,降低后续生产中的电气故障风险。





四、同层物体精准复制技巧

适用场景

需在同一层相同位置复制 symbol 等物体,避免复制后移位,保障设计一致性。

操作步骤

  1. 选中需要复制的目标物体(symbol);
  2. 按下快捷键ALT+C发起复制指令;
  3. 双击 Genesis 软件左下方的感叹号图标,即可完成同层同位置精准复制。

注意事项

  • 避免传统拖拽复制方式,该技巧可 100% 保证复制物体的位置一致性;
  • 复制后建议通过坐标核查工具确认,确保无偏移误差。





五、单位快速转换与快捷键自定义技巧

适用场景

设计过程中需频繁切换单位(英制 / 公制),或需简化重复操作,提升设计效率。

操作步骤

  1. 单位直接转换:在大部分输入数值的窗口(不含需带 dcode 号的输入框,如 r10),可直接输入带单位的数值(如英制界面下输入 3mm),软件将自动转换为当前单位(118.11mil),无需手动切换单位模式。
  2. 快捷键自定义:
    • 编写单位切换 scripts(如下);
    • 将 scripts 绑定自定义快捷键,实现一键切换英制 / 公制。

附单位切换 scripts 代码

plaintext
COM get_units
if ( $COMANS == inch ) then
COM units,type=mm
else
COM units,type=inch
endif




六、工艺优化建议与捷配支持

Genesis 操作技巧的核心价值在于 “精准设计 + 高效落地”,而设计环节的细节把控直接影响后续 PCB 生产的良率。捷配针对 PCB 设计与制造的衔接痛点,提供双重保障:
  1. 技术支撑:捷配拥有专业的工艺工程师团队,可针对 Genesis 设计中的参数设置、工艺适配等问题提供免费咨询,协助优化设计方案,避免因操作不当导致的生产风险;
  2. 制造保障:依托自主研发的协同制造平台与高精度生产设备(如 AOI 检测机、高速飞针测试机),捷配可对设计文件进行严格的 CAM 审核,自动识别残铜、间距不足等潜在问题,结合全流程 100% 测试,确保成品符合设计要求。





以上 Genesis 操作技巧覆盖了设计效率提升、工艺风险规避、精准度保障等核心需求,适合 PCB 工程师日常实操应用。捷配始终坚持 “精工乐业,美好永续” 的服务宗旨,不仅分享行业实用技巧,更通过完善的设计支持、高效的生产制造、严格的品质管控,为全球客户提供从设计到交付的一站式 PCB&PCBA 解决方案。如果在操作过程中遇到复杂问题,或需要针对性的工艺优化指导,可随时联系捷配专属客服获取支持。
