Gerber 文件核心知识解析：格式、规则与应用规范

来源：捷配时间: 2025/11/07 09:37:02 阅读: 75

Gerber 文件是 PCB 设计与制造的核心数据载体，直接决定了 PCB 线路、焊盘、防焊等结构的精准还原。作为专注 PCB&PCBA 一站式制造服务的平台，捷配深耕 Gerber 文件处理技术，通过标准化数据解析流程与智能校验系统，确保设计方案精准落地。本文将系统梳理 Gerber 文件的关键技术要点，助力行业伙伴规范文件输出，提升生产效率。

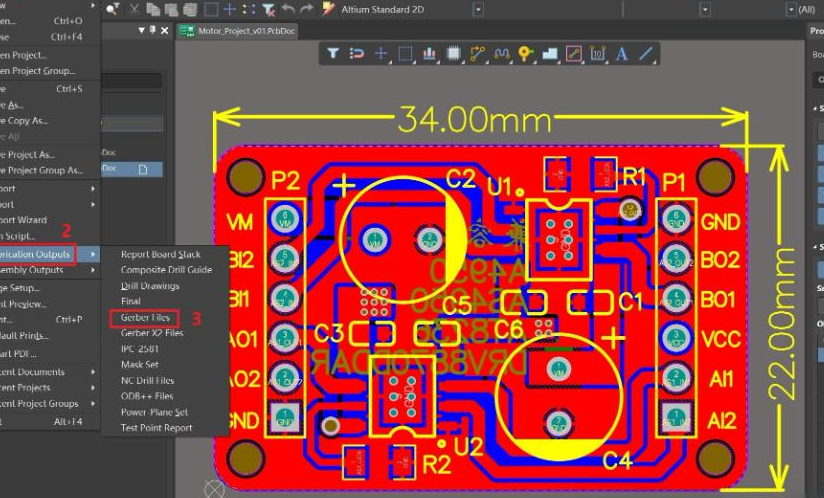

一、Gerber 文件核心格式类型

Gerber 文件的核心标准格式分为两类，不同格式的核心差异在于是否包含 D 码信息，直接影响制造端的数据读取效率：

RS-274-D 格式：基础 Gerber 格式，仅包含图形坐标数据，需额外附带 D 码文件（定义线条、焊盘等元素的尺寸规格），才能完整描述 PCB 图形。
RS-274-X 格式：扩展 Gerber 格式，是目前行业主流应用标准。其核心优势是自带 D 码信息，无需额外附加文件，数据完整性更高，能有效避免 D 码匹配错误，提升制造端的处理效率。

此外，虽存在 Fire 9000、Mda 9000 等其他格式，但 RS-274-X 因兼容性强、数据精准度高，成为捷配等专业制造企业的首选接收格式。

二、单位标准与换算规则

Gerber 文件的单位分为公制和英制两类，不同单位对应不同的制造精度需求，换算关系明确：

核心单位类型：
1. 公制（METRIC）：单位为毫米（mm），适用于对尺寸精度要求较高的 PCB 制造场景；
2. 英制（ENGLISH）：单位为英寸（inch）或密耳（mil），是行业传统常用单位，广泛应用于常规 PCB 设计。
标准换算关系：

1 inch = 1000 mil = 2.54 cm = 25.4 mm；

1 mm = 0.03937 inch = 39.37 mil。

捷配在文件处理时，支持公制与英制双向兼容，可根据客户设计需求自动适配单位换算，避免因单位混淆导致的生产误差。

三、数据规则：导零方式与数据格式

Gerber 文件的数据规则直接影响坐标读取的准确性，核心包括导零方式与数据格式两类关键要求：

1. 导零方式（去除无效零值，简化数据读取）

导零是为了统一数据表达格式，避免冗余零值导致的解析错误，常见三种方式：

前导零（Leading）：去除数字前的无效零，例：025690 → 25690；
后导零（Trailing）：去除数字后的无效零，例：025690 → 02569；
不导零（None）：保留数字全部零值，例：025690 → 025690。

2. 数据格式（整数位 + 小数位，定义精度等级）

数据格式由 “整数位数 + 小数位数” 组成，不同格式对应不同的制造精度，常用类型如下：

3:3（公制）：整数 3 位 + 小数 3 位，核心用于钻带输出，能精准匹配钻孔孔径精度要求；
2:5（英制）：整数 2 位 + 小数 5 位，主要用于菲林输出，保障线路、防焊层的精细结构还原；
2:4（英制）、2:3（英制）、3:3（英制）：根据 PCB 复杂度与精度需求灵活选择，适用于常规线路层、丝印层等数据输出。

捷配的智能 CAM 系统支持所有主流导零方式与数据格式解析，在文件接收阶段自动校验数据规则，若存在格式不兼容问题，将通过专属客服及时与客户沟通调整，避免生产延误。

四、Gerber 文件的数据特点

Gerber 文件的核心数据特性决定了其兼容性与解析效率，行业常用标准如下：

数据码：支持 ASCLL、EBCDIC、EIA、ISO 码，其中 ASC II 码因兼容性强、解析便捷，成为行业主流选择；
数据单位：英制与公制均可，常规 PCB 设计多采用英制，高精度场景优先选择公制；
坐标形式：分为相对坐标与绝对坐标，绝对坐标因定位精准、不易出错，是目前主流应用形式；
数据形式：包含省前零、定长、省后零三种，定长形式因数据格式统一，更便于制造端自动化解析。

五、Gerber 文件极性定义（核心影响 PCB 结构还原）

Gerber 文件的极性直接决定了 PCB 层的物理结构（有铜 / 无铜、有防焊 / 无防焊），核心分为三类：

正片（POSITIVE）：
1. 线路层：描述有铜部分（核心导电线路、焊盘区域）；
2. 防焊层：描述有防焊油墨的部分（保护线路，避免短路）。
负片（NEGATIVE）：
1. 线路层：描述无铜部分（非导电区域，如基材裸露区）；
2. 防焊层：描述无防焊油墨的部分（即开窗区域，用于焊接元器件）。
复合片（COMPOSITIVE）：由不同极性层叠加合成，通常是挖层与正极性层组合，适用于复杂结构的 PCB 层设计。
