1. 引言

 工业无线传感器（如设备振动监测、温湿度采集）需在强电磁干扰环境（电机、变频器）中稳定通信，PCB射频性能直接决定通信可靠性——据《工业物联网故障报告》，45%的传感器通信中断源于PCB射频设计缺陷，某汽车工厂曾因传感器PCB抗干扰不足，导致产线设备误报停机，损失超200万元/天。工业无线PCB需符合**IEC 61000-6-2（工业环境抗扰度标准）** ，射频辐射骚扰限值≤40dBμV/m（30MHz~1GHz）。捷配累计为80+工业客户提供射频PCB，平均提升通信距离45%，本文拆解射频性能核心参数、抗干扰设计及测试方法，助力解决工业场景通信问题。

2. 核心技术解析

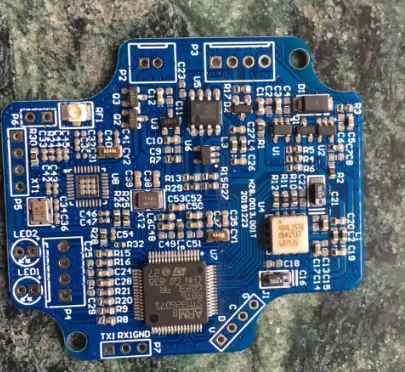

3. 实操方案

3.1 射频性能优化三步法（操作要点 + 数据标准 + 工具 / 材料）

1. 射频布局：① 射频模块（如 Semtech SX1278）单独分区，与电源模块间距≥15mm，避免平行布线（平行长度≤5mm）；② 天线区域预留 20mm×20mm 无铜区，内置天线采用 “倒 F 型” 设计，线宽 0.4mm，用捷配射频布局工具（JPE-RF-Layout 3.0）优化，确保天线效率≥60%；③ 接地设计：射频地采用 “完整铺铜”，接地面积≥射频模块面积的 3 倍，接地阻抗≤0.1Ω；
2. 阻抗匹配：① 采用 “π 型匹配网络”，电容选村田 GRM188R71H102KA01（1000pF），电感选 TDK MLG1608S47NJ（47nH），焊接在射频模块与天线之间；② 用矢量网络分析仪（JPE-VNA-900）测试阻抗，需在 48.5Ω~51.5Ω（±3%），若超差则调整匹配元件参数；
3. 抗干扰屏蔽：① 电源电路（如 DC-DC 模块）加装金属屏蔽罩（尺寸≥模块 + 2mm，厚度 0.2mm），屏蔽效能≥40dB（100MHz~1GHz），按IEC 61000-4-3 测试；② 射频区域涂覆导电胶（电阻率≤0.01Ω?cm），覆盖天线边缘，减少外部干扰。

3.2 射频性能验证（操作要点 + 数据标准 + 工具 / 材料）

1. 实验室测试：① 阻抗测试：用 JPE-VNA-900 测 50Ω 阻抗偏差，需≤±3%；② 通信距离测试：在暗室（无干扰）中，LoRa 模块（17dBm 发射功率）通信距离需≥1.5km，Wi-Fi 6 模块需≥100m；③ 抗扰度测试：按IEC 61000-4-3 ，施加 3V/m 辐射干扰，通信误码率≤10??；
2. 现场验证：在工业车间（电机密集区）测试，连续 24 小时通信中断次数≤1 次，信号强度≥-85dBm，用捷配现场测试系统（JPE-Field-Test 2.0）实时监控。
