CAM350 导入 Gerber 文件：常见问题与专业解决方案

一、Gerber 文件导入核心认知

二、常见问题与分步解决指南

（一）单位选择错误（Metric/English）

1. 问题核心原因

2. 快速识别方法

• 外形尺寸显示正常，但线路、焊盘（Pad）明显偏大或偏小，比例偏差符合英制与公制的换算关系（1 英寸 = 25.4 毫米）；
• 外形整体缩放异常，如公制文件按英制导入时，外形会显得过于稀疏。

3. 标准解决步骤

1. 打开 CAM Editor，选择「AutoImport」功能；
2. 在弹出对话框中，根据文件实际单位勾选「English（英制）」或「Metric（公制）」，点击「Finish」完成设置；
3. 关键前提：所有待导入的 Gerber 文件需集中存放于同一文件夹，且文件夹内无无关文件，避免软件识别干扰。

（二）RS-274 格式 aperture 文件匹配问题

1. 格式核心差异

• RS-274X 格式：aperture 数据已整合在 Gerber 文件中，无需额外匹配；
• RS-274 格式：aperture 数据单独存储为独立文件，需与 Gerber 文件配套导入，且依赖 CAM350 的.arl 模板文件进行格式识别。

2. 快速识别方法

• 导入后 aperture table 显示「undefined aperture」（未定义光圈）；
• 线路层中 QFP 元件方向颠倒（多为矩形光圈 X、Y 轴读反）；
• 出现线端无焊盘、不合理短路 / 断路等明显异常。

3. 标准解决步骤

1. 启动「AutoImport」功能，点击「Next」，勾选「Scan each Gerber」选项；
2. 在后续对话框中，记录 CAM350 自动匹配的.arl 模板名称；
3. 找到该.arl 文件（通常位于软件安装目录），根据 Gerber 文件的实际单位修改模板单位，另存为新的.arl 文件后重新导入；

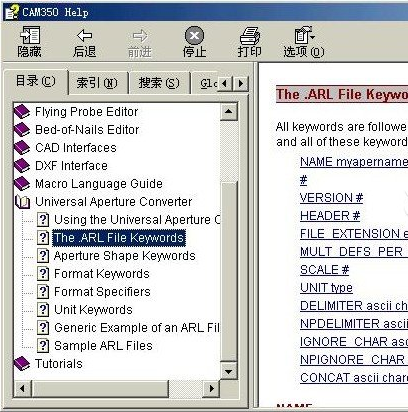

4. 若自带模板无法适配，可参考 CAM350 帮助文档编写自定义.arl 文件，确保 aperture 格式精准识别。

三、工艺优化建议与捷配支持

• 线上投单系统内置 Gerber 文件校验功能，可自动检测单位匹配度、aperture 格式兼容性，提前预警潜在问题；
• 专业技术团队提供一对一文件处理支持，针对复杂 RS-274 格式文件，可快速优化.arl 模板配置，确保导入数据与设计图纸一致；
• 结合全流程数字化管控（如智能 CAM 处理、在线拼版），将文件问题解决在生产前，避免返工损耗，保障交付效率。
