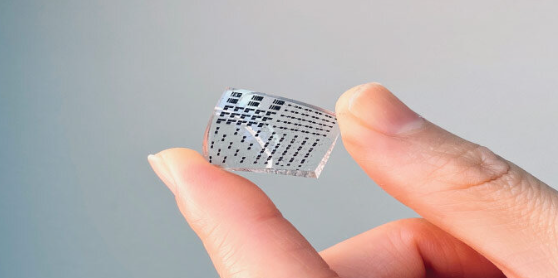

柔性电子皮肤 PCB 基材选型与耐弯折设计
来源：捷配
时间: 2025/11/17 10:12:28
阅读: 45
1. 引言
电子皮肤作为医疗康复（如假肢触觉反馈）、可穿戴健康监测的核心组件，需长期承受频繁弯折（如手指关节活动时弯折角度达 90°），据行业数据，60% 的电子皮肤故障源于 PCB 弯折失效 —— 某康复设备厂商曾因电子皮肤 PCB 弯折 1 万次后基材开裂，导致假肢触觉反馈失灵，召回成本超 300 万元。柔性电子皮肤 PCB 需符合IPC-2223（柔性印制板设计标准）第 6 章耐弯折要求，且医疗场景需满足ISO 10993-5（生物兼容标准） 。捷配深耕柔性 PCB 领域 5 年，累计交付 80 万 + 片电子皮肤 PCB，最高实现 15 万次弯折无失效，本文拆解基材核心参数、选型标准及耐弯折工艺，助力解决柔性可靠性问题。
2. 核心技术解析
柔性电子皮肤 PCB 基材选型需聚焦三大核心特性，且需匹配弯折场景需求：
一是基材韧性，用断裂伸长率衡量，医疗电子皮肤需≥20%（按IPC-TM-650 2.4.18 标准测试），普通 PI 基材断裂伸长率仅 12%，弯折 5 万次后易开裂；二是耐温性，电子皮肤若用于体温监测，基材 Tg 需≥180℃，避免体温长期作用导致基材软化，杜邦 Kapton HN（Tg=300℃）、松下 TN-S（Tg=280℃）均符合要求；三是生物兼容性，医疗场景基材需通过 ISO 10993-5 细胞毒性测试，禁止释放有害物质（如重金属含量≤10ppm）。
耐弯折设计还需关联铜箔类型：压延铜箔（延伸率≥30%）优于电解铜箔（延伸率≤15%），捷配测试显示，采用 35μm 压延铜箔的电子皮肤 PCB，弯折 10 万次后铜箔断裂率仅 0.5%，而电解铜箔断裂率达 25%；此外，线宽设计需≥0.1mm（铜厚 1oz），线间距≥0.1mm，避免弯折时线间应力集中，符合IPC-2223 第 4.2 条款。
3. 实操方案
3.1 基材选型四步法（操作要点 + 数据标准 + 工具 / 材料）
- 场景定义：医疗康复电子皮肤（如假肢）侧重耐弯折次数（≥10 万次），优先选杜邦 Kapton HN（断裂伸长率 25%，10 万次弯折后基材完好率 98%）；可穿戴健康监测侧重轻薄（厚度≤0.1mm），选松下 TN-S（厚度 0.05mm，重量比 Kapton 轻 30%），两者均通过捷配生物兼容预测试（ISO 10993-5）；
- 参数验证：取样送捷配实验室，按 IPC-TM-650 测试 —— 断裂伸长率用拉力试验机（JPE-Tens-300）测试，需≥20%；Tg 用差示扫描量热仪（JPE-DSC-100）测试，需≥180℃；生物兼容性委托第三方检测机构出具 ISO 10993-5 报告；
- 铜箔匹配：35μm 压延铜箔（延伸率 32%）适配高弯折场景，25μm 电解铜箔（延伸率 14%）适配低频次弯折场景，捷配铜箔库存可实现 48 小时快速匹配；
- 小批量试弯折：制作 50 片样品，用弯折测试机（JPE-Bend-500）模拟实际场景（弯折角度 90°，频率 1 次 / 秒），10 万次后检查基材与铜箔，无开裂、断裂即为合格。
3.2 耐弯折工艺优化（操作要点 + 数据标准 + 工具 / 材料）
- 边缘处理：PCB 边缘采用圆弧设计（半径≥0.5mm），避免直角边缘应力集中，用捷配 CNC 雕刻机（JPE-CNC-800）加工，边缘粗糙度≤Ra1.6μm；
- 覆盖膜选型：采用 PI 覆盖膜（厚度 0.02mm），覆盖铜箔线路区域，增强弯折保护，覆盖膜与基材贴合用耐高温胶（耐温 200℃），按IPC-6012 柔性 PCB 标准，剥离强度≥0.8N/mm；
- 焊接工艺：选用低温焊料（SnBiAg，熔点 138℃），避免高温焊接损伤基材韧性，回流焊峰值温度控制在 150℃±5℃，捷配 SMT 生产线（JPE-SMT-900）可精准控温。
柔性电子皮肤 PCB 基材选型需 “场景 - 参数 - 工艺” 三者匹配，核心是平衡韧性、耐温性与生物兼容性，耐弯折工艺需聚焦边缘处理与铜箔选型。捷配可提供 “柔性 PCB 专属服务”：基材生物兼容预测试、弯折仿真（HyperLynx 柔性版）、小批量快速打样（24 小时交付），确保设计落地性。
