1. 引言

 汽车电子柔性PCB（如车载传感器FPC、电池管理系统FPC）需长期耐受-40℃~125℃高低温循环及10~2000Hz振动，分层问题直接影响行车安全——某车企曾因电池FPC分层，导致电池电压监测偏差超0.5V，引发车辆动力中断故障。汽车电子FPC需符合**AEC-Q200（汽车电子元件可靠性标准）第4.3条款**，高低温循环（-40℃~125℃，1000次）后无分层，剥离强度保留率≥80%。捷配服务30+车企客户，交付车载FPC超50万片，全部通过AEC-Q200认证，本文拆解车载FPC分层的耐温抗振设计、工艺管控及验证方法，助力车企解决分层隐患。

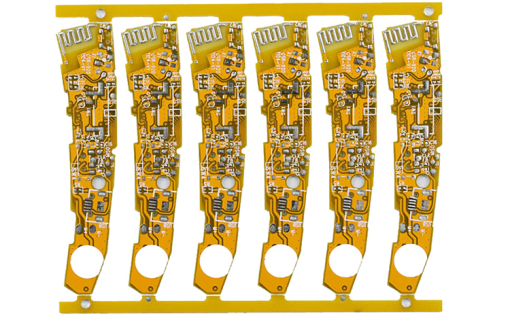

2. 核心技术解析

3. 实操方案

3.1 耐温抗振设计（操作要点 + 数据标准 + 工具 / 材料）

1. 材料选型：车载 FPC 优先选罗杰斯 RO4400F（厚度 0.05mm~0.15mm，介电常数 3.5±0.05，-40℃~125℃耐温），胶黏剂用汉高 LOCTITE 3493（剥离强度 1.5N/mm，耐温 - 40℃~150℃），需通过捷配 “AEC-Q200 预测试”（高低温循环 500 次，剥离强度≥1.2N/mm）；
2. 结构优化：① 焊点周围用 0.1mm 厚铜箔补强，补强面积覆盖焊点外 2mm 范围；② 弯折区域采用圆弧过渡（半径≥3mm），避免直角应力集中；③ 长条形 FPC（如电池管理 FPC）中间增加 0.08mm PI 加强筋，提升抗振性，结构设计需通过捷配 DFM 预审系统（JPE-DFM 6.0）抗振仿真验证；
3. 焊接参数：采用捷配车载 FPC 专用回流焊炉（JPE-Reflow-800），温度曲线为 “预热（150℃±10℃，60s）→升温（3℃/s 至 245℃）→保温（8s±2s）→降温（2℃/s 至 80℃）”，焊接后用 X-Ray 检测（JPE-XR-600），焊点空洞率≤3%（符合 IPC-A-610G Class 3）。

3.2 可靠性验证（操作要点 + 数据标准 + 工具 / 材料）

1. 高低温循环测试：按 AEC-Q200 条件，-40℃（30min）→125℃（30min）循环 1000 次，测试后用拉力计（JPE-Pull-300）测剥离强度，保留率≥80%，无分层；
2. 振动测试：10~2000Hz 扫频振动，加速度 10g，XYZ 三向各测试 2h，测试后目视检查无分层，功能测试正常（如传感器信号偏差≤0.1%）；
3. 湿热测试：85℃/85% RH 放置 1000h，测试后剥离强度≥1.0N/mm，符合IEC 60068-2-78 标准，捷配环境实验室可提供全项 AEC-Q200 测试报告。
