1. 引言
MRI设备（磁共振成像）运行于强磁场环境（1.5T~3.0T），其线圈PCB、控制PCB需同时满足“精准热管理”与“无磁干扰”——磁场会加热金属部件，导致PCB温度波动超±5℃，影响成像精度；某医院曾因MRI线圈PCB温度波动，导致图像伪影率达25%，诊断准确率下降30%。医疗设备PCB需符合**IEC 60601-1（医疗电气设备安全标准）第9章**，MRI PCB工作温度需控制在32℃~38℃（人体体温附近），温度波动≤±1℃，且需无磁（铁磁性物质含量≤0.1%）。捷配服务医疗设备厂商9年，累计交付30万+片无磁医疗PCB，温度波动稳定在±0.8℃以下，本文拆解MRI PCB无磁散热设计、温度监测、强磁场验证，助力医疗企业解决热波动难题。

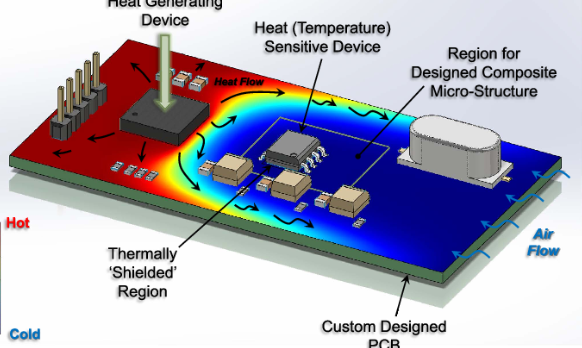

MRI 设备 PCB 热管理的核心矛盾是 “精准控温 + 无磁兼容”，需遵循IPC-2221 医疗版附录，聚焦三大技术关键点：一是无磁散热材料，强磁场环境下禁止使用铁磁性材料（如钢、镍合金），散热结构需用无磁铝（如 6061-T6，铁含量≤0.05%）、陶瓷（氧化铝，无磁性），导热胶需无磁（如道康宁 SE 9187，铁磁性物质≤0.01%）—— 捷配测试显示，含磁材料在 3.0T 磁场下，会产生 1.5℃/h 的温度升高；二是精准温度监测，需在 PCB 关键区域（如线圈驱动电路）植入无磁温度传感器（如 NTC 热敏电阻，型号 TDK NTCG163JF103F，无磁性），监测精度 ±0.1℃，符合IEC 60601-2-33（MRI 设备专项标准）第 5.2 条款；三是低热阻结构，PCB 与无磁散热体的连接需用 “无磁导热垫 + 无磁螺钉”，导热垫导热系数≥1.2W/(m?K)，螺钉用钛合金（TC4，无磁性），热阻需≤0.8℃/W，按GB/T 19148（医疗设备散热标准）第 4.3 条款。MRI 设备 PCB 热失效中，55% 源于强磁场加热含磁材料，30% 源于温度监测精度不足，15% 源于无磁散热效率低，这一数据来自捷配医疗 PCB 故障库（2024 年，样本量 500 例），其中线圈 PCB 占比 60%。
- 无磁材料选型：PCB 基材选生益 S1130 无磁版（铁磁性物质≤0.05%，Tg=170℃，导热系数 0.35W/(m?K)），散热体用 6061-T6 无磁铝（厚度 3mm~5mm，导热系数 160W/(m?K)），导热胶选道康宁 SE 9187（无磁，导热系数 1.5W/(m?K)），需通过捷配 “无磁检测”（用磁强计 JPE-Mag-100 测试，磁场干扰≤0.01mT）；
- 温度监测布局：在 MRI 线圈 PCB 的 4 个角落、中心区域各植入 1 个 TDK NTCG163JF103F 传感器，传感器与线圈驱动电路间距≥5mm，避免干扰，用捷配 PCB 设计软件（JPE-Design 4.0）布局，确保传感器精度 ±0.1℃；
- 无磁散热连接：PCB 背面涂覆道康宁 SE 9187 导热胶（厚度 50μm~80μm），贴合无磁铝散热体，用 TC4 钛合金螺钉（M3 规格）固定，螺钉间距 20mm，贴合面积≥PCB 面积 90%，按IPC-6012F 医疗版，散热体热阻需≤0.8℃/W。
- 无磁测试：每批次抽检 10 片 PCB，放入 3.0T 强磁场环境（捷配 MRI 磁场模拟舱 JPE-MRI-300），测试磁场干扰，需≤0.01mT，用磁强计检测；
- 温度波动测试：在 3.0T 磁场下，连续运行 24h，记录温度传感器数据，温度需在 32℃~38℃，波动≤±1℃，用数据记录仪（JPE-Data-200，无磁版）监测；
- 热稳定性测试：按 IEC 60601-2-33 标准，进行 - 10℃~40℃温度循环（50 次，每次循环 4h），测试后 PCB 无磁性能变化（≤0.01mT），温度波动增加量≤0.2℃，用高低温箱、磁强计验证。
MRI 设备 PCB 热管理需以 “无磁兼容为前提、精准控温为核心、实时监测为保障”，关键在于规避强磁场加热风险，控制温度波动在 ±1℃以内。捷配可提供 “医疗无磁 PCB 服务”：无磁材料定制、温度传感器集成、MRI 磁场模拟测试，确保符合 IEC 60601 标准。
