1. 引言

 汽车电子PCB需长期耐受-40℃~125℃高低温循环（发动机舱场景达150℃），翘曲问题直接影响可靠性——某车企曾因发动机控制单元（ECU）PCB高温翘曲（翘曲度1.5%），导致针脚接触不良，返修率达10%，召回成本超3000万元。汽车电子PCB需符合**AEC-Q200第4.3条款**（高低温循环1000次后，翘曲度≤0.75%）与**IPC-6012F Class 3标准**。捷配深耕汽车电子PCB领域8年，累计交付60万+片高温场景PCB，高低温循环后翘曲度稳定≤0.5%，本文拆解高温翘曲根源、耐高温材料选型、工艺优化及验证方法，助力车企解决高温翘曲难题。

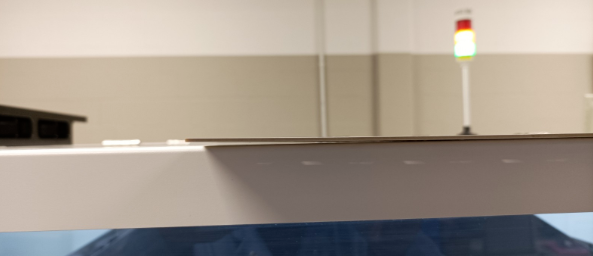

2. 核心技术解析

3. 实操方案

3.1 耐高温翘曲设计（操作要点 + 数据标准 + 工具 / 材料）

1. 基材选型：发动机舱、动力电池 PCB 优先选用罗杰斯 RO4350B（Tg=280℃，CTE 13ppm/℃）；车载娱乐、照明系统 PCB 可选用生益 S1000-2（Tg=175℃），基材需通过捷配 “高温稳定性测试”（150℃烘烤 1000h，翘曲度≤0.3%）；
2. 叠层优化：采用 “对称 + 加厚芯板” 结构，如 6 层 ECU PCB 叠层为 “铜箔（2oz）- 半固化片（0.15mm）- 芯板（0.4mm）- 半固化片（0.15mm）- 芯板（0.4mm）- 半固化片（0.15mm）- 铜箔（2oz）”，芯板厚度占比≥60%，提升结构稳定性，用捷配叠层设计软件（JPE-Layer 6.0）生成方案；
3. 铜面布局：避免大面积铜箔集中分布，采用 “网格铜” 设计（网格线宽 0.2mm，间距 2mm），减少铜箔热膨胀收缩带来的应力，铜面覆盖率差异≤8%，通过捷配 DFM 预审系统（JPE-DFM 6.0）验证。

3.2 工艺管控与验证（操作要点 + 数据标准 + 工具 / 材料）

1. 压合参数：采用捷配汽车 PCB 专用压合机（JPE-Auto-Press-800），压合曲线为 “升温 3℃/min 至 160℃→保温 30min→升温 2℃/min 至 180℃→保温 90min→降温 3℃/min 至 60℃”，压力 25kg/cm²±1kg/cm²，固化度用差示扫描量热仪（JPE-DSC-200）测试，需≥98%；
2. 高温老化预处理：量产 PCB 需经过 125℃/100h 高温老化，释放内部应力，老化后用激光翘曲度测试仪（JPE-Warp-900）检测，翘曲度≤0.5%；
3. 高低温循环测试：每批次抽检 10 片，按AEC-Q200 标准进行 - 40℃~125℃循环测试（1000 次），循环后翘曲度≤0.75%，无层间分离，用捷配高低温循环箱（JPE-TH-500）完成测试。
