PCB 生产工程师必看：TWS 耳机微小孔径钻孔，钻针选型与参数优化方案
来源：捷配
时间: 2025/11/19 09:08:30
阅读: 54
1. 引言
随着 TWS 耳机、智能手表等消费电子向 “微型化” 升级，PCB 微小孔径（0.1mm 以下）需求占比从 2020 年的 15% 升至 2025 年的 40%，但钻孔工艺痛点突出 —— 某 TWS 耳机厂商曾因 0.08mm 孔径钻孔断针率达 8%，导致单批次报废超 3 万片 PCB，损失超 120 万元。微小孔径钻孔需符合IPC-6012F（印制板质量标准）第 3.5 条款：孔径公差 ±0.01mm，孔壁粗糙度 Ra≤1.2μm，断针率≤1%。捷配深耕微小孔径钻孔 6 年，累计完成 5 亿 + 个 0.1mm 以下孔径钻孔，断针率稳定在 0.3% 以下，本文拆解微小孔径钻孔的钻针选型、参数设置、质量管控方案，助力企业解决断针与精度问题。
2. 核心技术解析
消费电子微小孔径（0.1mm 以下）PCB 钻孔的核心矛盾是 “钻针刚性与钻孔精度的平衡”，需聚焦三大技术要点，且需符合IPC-TM-650 2.4.13（钻孔测试标准） ：
一是钻针特性，微小孔径钻针（直径≤0.1mm）需高刚性与高耐磨性 —— 普通高速钢钻针（HSS）在 0.08mm 孔径钻孔时，断针率达 15%，而日本 OSG VG10 钻针（超细硬质合金，直径公差 ±0.002mm，刃口粗糙度 Ra≤0.1μm）断针率可降至 2% 以下；钻针长径比（钻针长度 / 直径）需≤8:1，长径比超 10:1 时，钻针偏摆量会超 0.005mm，导致孔径偏差超 ±0.015mm。
二是钻机精度，微小孔径钻孔需 CNC 钻机定位精度≤±0.003mm，主轴转速≥150000rpm，若主轴转速＜120000rpm，会导致孔壁粗糙度 Ra 超 1.5μm—— 捷配测试显示，150000rpm 转速下，0.08mm 孔径孔壁粗糙度可控制在 0.8μm。
三是叠板参数，微小孔径钻孔叠板厚度需≤3mm（如 6 片 0.5mm 厚 PCB 叠放），叠板过厚（＞4mm）会增加钻针轴向力，断针率上升 5%，符合GB/T 4677（印制板测试方法）第 5.1 条款对叠板厚度的限制。
3. 实操方案
3.1 微小孔径钻孔三步优化（操作要点 + 数据标准 + 工具 / 材料）
- 钻针选型：优先选用日本 OSG VG10 超细硬质合金钻针（直径 0.08mm~0.1mm，长径比 6:1，硬度 HRA 92），每批次钻针需通过捷配 “钻针精度检测”（用工具显微镜 JPE-Micro-800 测试，直径公差 ±0.002mm，刃口无崩缺）；若成本敏感，可选用台湾 SUJET S10 钻针（硬度 HRA 90，断针率≤0.8%），但需缩短使用寿命（从 500 孔 / 针降至 300 孔 / 针）。

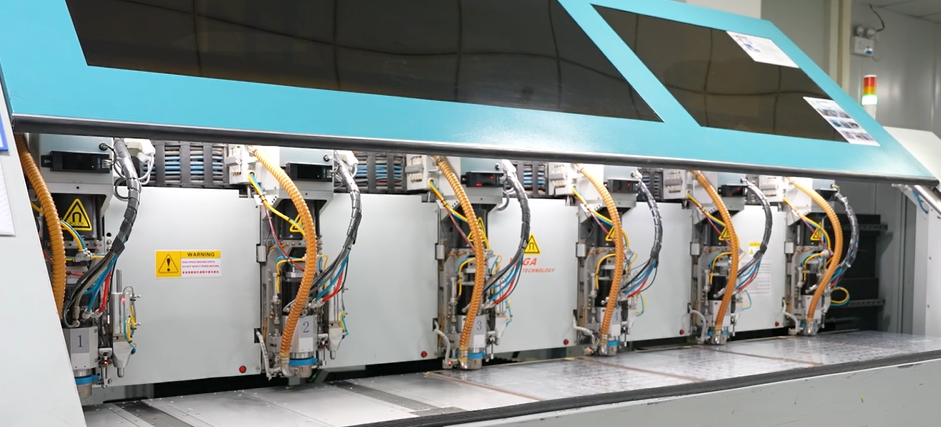

- 钻机参数设置：采用捷配微小孔径专用 CNC 钻机（JPE-Drill-9000，定位精度 ±0.002mm，主轴转速 180000rpm），参数设置为：进给速度 2.5m/min±0.2m/min，转速 160000rpm±5000rpm，下刀深度控制（钻孔深度 = PCB 厚度 + 0.1mm，避免钻针过深磨损）；叠板采用 “6 片 0.5mm PCB+1mm 铝板垫板 + 0.2mm 酚醛树脂盖板”，叠板平整度≤0.05mm（用激光平整度仪 JPE-Laser-300 测试）。
- 冷却与排屑：使用专用微小孔径切削液（浓度 8%±1%，粘度 5cSt@25℃），通过高压喷雾（压力 0.8MPa）实现冷却与排屑，避免切屑堵塞孔径（堵塞率需≤0.2%）；每钻 50 个孔清理一次钻针刃口，用压缩空气（压力 0.5MPa）吹除残留切屑。
3.2 质量管控措施（操作要点 + 数据标准 + 工具 / 材料）
- 孔径检测：每批次抽检 200 个孔，用影像测量仪（JPE-Vision-600）测试，孔径公差 ±0.01mm，合格率≥99.5%；孔壁粗糙度用表面粗糙度仪（JPE-Ra-200）测试，Ra≤1.2μm。
- 断针监控：启用钻机 “断针检测系统”（激光感应，响应时间≤0.1s），每钻 100 个孔自动检测钻针状态，断针后立即停机换针，避免连续报废；每批次统计断针率，超 0.5% 时追溯钻针批次与参数设置。
- 寿命管理：建立钻针 “寿命台账”，OSG VG10 钻针寿命设定为 500 孔 / 针，SUJET S10 设定为 300 孔 / 针，禁止超寿命使用（超寿命后断针率上升 3 倍）；报废钻针需留存，用于分析断针原因（如刃口磨损、材质缺陷）。
消费电子微小孔径 PCB 钻孔需以 “钻针刚性 + 钻机精度 + 叠板控制” 为核心，重点规避断针与孔径偏差风险。捷配可提供 “微小孔径钻孔专属服务”：专用 CNC 钻机集群（20 台 JPE-Drill-9000）、钻针直供合作（与 OSG 签订微小孔径钻针专供协议）、全流程质量追溯系统，确保断针率≤0.3%。
