1. 引言

 汽车毫米波雷达（77GHz频段）是ADAS核心部件，阻抗稳定性直接决定测距精度——行业数据显示，阻抗温漂超5%会导致雷达测距误差增加30%，某车企曾因PCB阻抗温漂问题，导致自动紧急制动（AEB）误触发率达8%，引发召回风险。罗杰斯PCB因介电常数温度稳定性优（如RO4835温变系数≤50ppm/℃），成为雷达首选，需符合**AEC-Q200（汽车电子元件标准）第4.3条款**。捷配累计为25+车企提供雷达罗杰斯PCB，阻抗温漂控制在3%以内，本文拆解阻抗稳定的基材选型、参数校准及环境验证，助力解决雷达精度问题。

2. 核心技术解析

3. 实操方案

3.1 阻抗稳定设计三步法（操作要点 + 数据标准 + 工具 / 材料）

1. 基材选型：优先选用罗杰斯 RO4835（εr=3.48±0.05，TCDk=40ppm/℃，损耗因子 0.0031@10GHz），厚度 0.2mm~0.5mm，需通过捷配 “TCDk 测试”（用高低温介电测试仪 JPE-Dielectric-700，-40℃~150℃温区 εr 变化≤0.005）；
2. 参数校准：用 Altium Designer 阻抗计算器，基于 RO4835 TCDk 数据，预设 - 40℃、25℃、150℃三温区阻抗补偿值 ——25℃线宽 0.2mm，-40℃线宽调整为 0.202mm，150℃调整为 0.198mm，确保三温区阻抗均在 48.5Ω~51.5Ω；

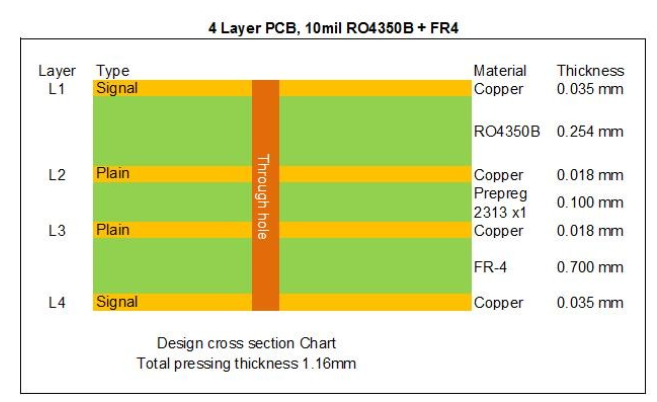

3. 层间控制：半固化片选用罗杰斯 2170（CTE=12ppm/℃，厚度 0.05mm），与 RO4835（CTE=14ppm/℃）CTE 差值≤2ppm/℃，层间厚度控制在 0.12mm±0.003mm，用捷配激光测厚仪（JPE-Laser-600）验证。

3.2 量产与环境验证（操作要点 + 数据标准 + 工具 / 材料）

1. 蚀刻管控：采用激光直接成像（LDI）工艺，线宽精度 ±0.005mm，优于传统光刻（±0.01mm），按AEC-Q200 Clause 6.1，每批次抽检 50 片，线宽超差率≤0.5%；
2. 阻抗测试：用捷配阻抗测试仪（JPE-Imp-600），在 - 40℃、25℃、150℃三温区测试，阻抗漂移需≤3%，不合格品立即追溯蚀刻参数；
3. 可靠性验证：完成阻抗测试后，做 AEC-Q200 全项可靠性测试 —— 温度循环（-40℃~150℃，1000 次）、湿热循环（85℃/85% RH，1000h），循环后阻抗漂移增量≤0.5%。
