医疗超声诊断仪罗杰斯 PCB 低噪声设计

来源:捷配 时间: 2025/11/19 09:24:22 阅读: 16

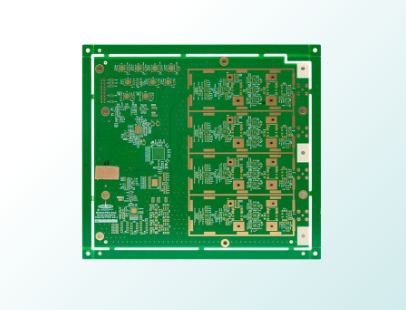

1. 引言

 医疗超声诊断仪(如心脏超声仪)依赖微弱回声信号成像,PCB噪声直接影响图像清晰度——行业数据显示,噪声每增加1dB,图像分辨率下降15%,某医院曾因超声仪PCB噪声超标,导致5%的心脏病变漏诊,引发医疗纠纷。罗杰斯PCB因低介电损耗(如RO3003损耗因子0.0013@10GHz),成为超声探头PCB首选,需符合**IEC 60601-1(医疗电气安全标准)第8.2条款**。捷配累计为20+医疗企业提供超声罗杰斯PCB,信噪比提升30%以上,本文拆解低噪声设计的基材选型、接地优化及电磁兼容验证,助力解决医疗成像精度问题。



2. 核心技术解析

医疗超声诊断仪罗杰斯 PCB 低噪声设计依赖三大技术要素,需结合IPC-2221 医疗版第 6.3 条款分析:一是介电损耗(tanδ),超声信号为高频微弱信号(1MHz~10MHz),介电损耗大会导致信号衰减与噪声叠加 —— 捷配测试显示,RO3003(tanδ=0.0013@10GHz)比普通 FR-4(tanδ=0.02)信号噪声低 28%;二是接地设计,超声 PCB 需采用 “单点接地 + 星形接地” 混合方案,接地阻抗≤0.05Ω,接地阻抗每增加 0.01Ω,噪声增加 2dB,符合IEC 60601-1-2(医疗 EMC 标准)第 4.3 条款;三是布线隔离,信号布线与电源布线间距≥3mm,平行布线长度≤5mm,否则会产生串扰噪声,串扰每增加 1mV,图像信噪比下降 3%,按IPC-A-600G Class 3 标准。主流超声探头 PCB 用 50Ω 阻抗,基于 RO3003(εr=3.0±0.05),线宽 0.2mm + 层间厚度 0.1mm 时,信号衰减≤0.5dB/m,噪声可通过接地与布线进一步控制。





3. 实操方案

3.1 低噪声设计三步法(操作要点 + 数据标准 + 工具 / 材料)

  1. 基材选型:优先选用罗杰斯 RO3003(厚度 0.2mm~0.4mm,εr=3.0±0.05,tanδ=0.0013@10GHz),需通过捷配 “介电损耗测试”(用矢量网络分析仪 JPE-VNA-700,10MHz 频段 tanδ≤0.0015);若成本敏感,可选 RO4350B(tanδ=0.0037@10GHz),噪声控制效果略逊但符合基础需求;
  2. 接地优化:采用 “星形接地”,信号地、电源地、屏蔽地在 PCB 中心单点连接,接地线宽≥2mm(铜厚 1oz),接地阻抗用毫欧表(JPE-Mohm-300)测试,需≤0.05Ω;超声探头信号端增加 “接地环”(宽度 0.5mm),减少外部干扰;
  3. 布线隔离:信号布线(如超声换能器连接线)采用 “微带线 + 屏蔽层” 结构,线宽 0.2mm,屏蔽层与信号线间距 0.3mm;电源布线(如 5V 供电线)线宽 1mm,与信号线间距≥3mm,避免平行布线,用捷配 DFM 预审系统(JPE-DFM-700)检查串扰风险。



3.2 量产与医疗验证(操作要点 + 数据标准 + 工具 / 材料)

  1. 噪声测试:每批次抽检 20 片,用示波器(JPE-Osc-600)测试 10MHz 超声信号噪声,峰峰值需≤5mV,信噪比≥45dB,不合格品立即追溯接地与布线工艺;
  2. EMC 测试:送捷配医疗 EMC 实验室,按 IEC 60601-1-2 测试 —— 辐射骚扰(30MHz~1GHz)≤48dBμV/m,静电放电(接触放电 ±6kV)无噪声激增,测试通过率需 100%;
  3. 生物相容性:PCB 表面做 “镀金处理”(金层厚度 0.5μm),按ISO 10993-5 标准做细胞毒性测试,无细胞毒性,确保与人体接触安全(如腔内超声探头)。





医疗超声诊断仪罗杰斯 PCB 低噪声设计需以低损耗基材为核心,结合接地优化与布线隔离,关键在于匹配超声微弱信号与医疗 EMC 要求。捷配可提供 “医疗超声 PCB 专属服务”:RO3003 基材医疗认证、噪声预仿真(HyperLynx 医疗版)、IEC 60601 全项测试,确保成像精度与安全。
