1. 引言

医疗设备PCB（如输液泵、心电监护仪、微创手术器械）的焊锡掩盖不仅需规避短路风险，更需满足无菌与检测合规要求——某医疗设备厂商曾因输液泵PCB焊锡掩盖区域残留助焊剂，无菌检测未通过，导致产品延迟上市6个月，损失超3000万元。根据**IEC 60601-1（医疗电气设备安全标准）第9章**，医疗PCB焊锡掩盖需满足“无菌处理后无污染物残留，检测点暴露面积≥95%”；同时符合**FDA QSR 820**对焊接工艺的追溯要求。捷配服务50+医疗设备客户，累计交付100万+片医疗PCB，焊锡掩盖无菌检测通过率100%，本文拆解医疗场景下焊锡掩盖的合规要点、无菌工艺及检测适配方案，助力企业满足法规要求。

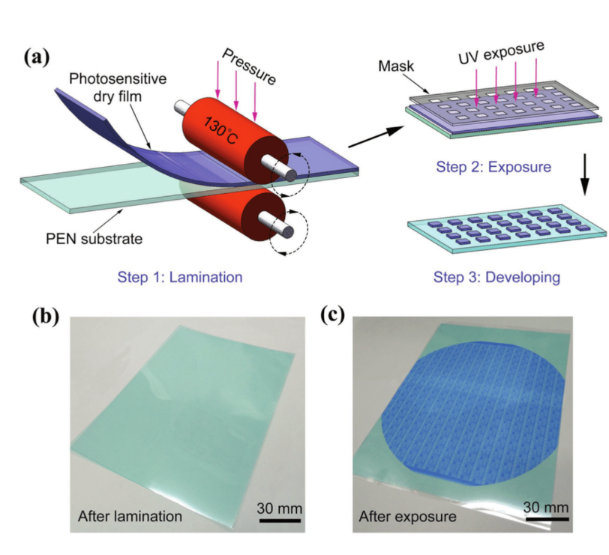

2. 核心技术解析

3. 实操方案

3.1 无菌焊接工艺（操作要点 + 数据标准 + 工具 / 材料）

1. 焊料与助焊剂选型：选用SnAg3.0Cu0.5 医疗级焊料（符合 ISO 10993-4 生物相容性标准），搭配阿尔法 RF8000 免清洗助焊剂（固含量 1.2%，残留量≤0.05mg/cm²），焊料与助焊剂需提供 FDA 认证报告，捷配可提供原料溯源文件；
2. 焊接环境控制：采用百级无尘车间（ISO 14644-1 Class 5）进行焊接，车间温度 23℃±2℃，湿度 45%±5%，避免灰尘附着在焊锡掩盖区域，影响无菌性；焊接设备（如回流焊炉、贴片机）需每周消毒，用 75% 医用酒精擦拭，留存消毒记录；
3. 残留清洗工艺：焊接后采用 “超声清洗 + 纯水漂洗”—— 超声清洗（频率 40kHz，温度 50℃，时间 15min，清洗剂为医用级中性清洗剂），纯水漂洗（电阻率≥18.2MΩ?cm，时间 10min），清洗后用离子色谱仪（JPE-IC-300）检测残留，离子残留量≤10μg/cm²，符合IPC-TM-650 2.3.28 标准。

3.2 检测适配设计（操作要点 + 数据标准 + 工具 / 材料）

1. 测试点布局：测试点直径≥0.8mm，与焊盘间距≥0.5mm，避开焊锡掩盖高风险区域（如 QFP 元件引脚间），用捷配 PCB 设计软件（JPE-Design 6.0）自动生成测试点布局，确保测试点暴露面积≥95%；
2. 焊锡掩盖区域标记：在 PCB 设计文件中明确标注焊锡掩盖允许区域（如非检测区、非信号区），用红色边框区分，钢网设计时避开标记区域，确保允许掩盖面积≤PCB 总面积的 5%；
3. 合规检测：每批次 PCB 抽样 10 片，进行三项检测：① 无菌检测（环氧乙烷灭菌后，按 ISO 11737-1 标准测试，无微生物生长）；② 残留检测（离子残留≤10μg/cm²，助焊剂残留≤0.05mg/cm²）；③ 电气检测（ICT 测试通过率 100%，无因焊锡掩盖导致的开路 / 短路），检测报告需留存 5 年以上，符合 FDA QSR 820 追溯要求。
