1. 引言

 PLC（可编程逻辑控制器）、变频器等工业控制设备的PCB，长期工作在粉尘多、腐蚀性气体（如油污、硫化物）的环境中，阶梯孔作为“电源与信号连接”的关键结构，易因粉尘堆积、化学腐蚀导致接触不良——某工厂曾因变频器PCB阶梯孔腐蚀，导致生产线停机12小时，损失超200万元。工业控制PCB阶梯孔需符合**IEC 61082-1（工业印制板设计标准）第5.4条款**，耐粉尘测试（IP54等级）后无堵塞，抗腐蚀测试（1000h盐雾）后镀层腐蚀面积≤1%。捷配深耕工业控制PCB 9年，累计交付150万+片阶梯孔PCB，平均使用寿命达8年，本文拆解耐用性设计要点、防护工艺及环境验证方案，助力工业企业解决阶梯孔失效难题。

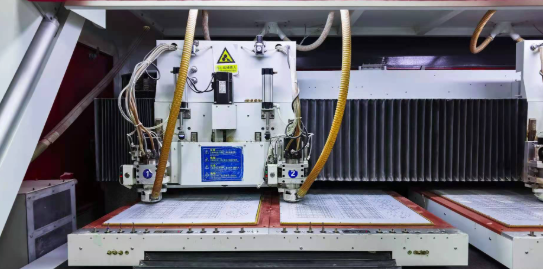

2. 核心技术解析

3. 实操方案

3.1 耐用性设计三步法（操作要点 + 数据标准 + 工具 / 材料）

1. 结构优化：用 CAD 绘制阶梯孔时，大孔开口设为 20° 外翻喇叭口，孔深≤2mm（减少粉尘堆积空间），台阶圆角 0.1mm~0.15mm，参考IEC 61082-1 第 5.4.1 条款，用捷配 DFM 预审系统（JPE-DFM 6.0）检查粉尘堆积风险；
2. 镀层工艺：采用 “镀镍钯金工艺”，镀镍电流密度 2.5A/dm²，时间 20min（镍层 9μm±1μm）；镀钯电流密度 1.0A/dm²，时间 5min（钯层 0.8μm±0.1μm）；镀金电流密度 0.3A/dm²，时间 3min（金层 0.15μm±0.02μm）；镀层耐盐雾性按GB/T 10125 测试，1000h 后腐蚀面积≤1%；
3. 三防涂覆：采用 “选择性涂覆”，三防漆选用道康宁 DC1-2577（丙烯酸酯类，耐温 - 40℃~150℃），用捷配 JPE-Coat-400 涂覆机，孔壁涂覆厚度 25μm±2μm，涂覆后用红外测厚仪（JPE-IR-300）测试，确保无漏涂。

3.2 环境验证与量产管控（操作要点 + 数据标准 + 工具 / 材料）

1. 环境测试：每批次首件送捷配工业实验室，按IEC 61082-1 执行测试 ——IP54 粉尘测试（80μm 粉尘，50kPa 压力，24h）后，阶梯孔无堵塞；1000h 盐雾测试（5% 氯化钠溶液，35℃）后，镀层腐蚀面积≤1%；温度循环（-40℃~125℃，1000 次）后，三防漆无开裂；
2. 量产监控：批量生产中，每 500 片抽检 20 片，用显微镜（JPE-Micro-500）观察喇叭口角度（20°±5°），用涂层测厚仪（JPE-Coat-200）测试三防漆厚度（25μm±2μm），不合格品立即追溯结构设计或涂覆工艺；
3. 装配匹配：阶梯孔装配时，选用 “带密封圈的连接器”（如 TE Connectivity 1734554-1），密封圈材质为丁腈橡胶（耐油、耐粉尘），装配压力 50N±5N，避免压力过大导致三防漆脱落。
