1. 引言

医疗设备PCB（如微创器械、监护仪）的微孔穿孔需满足“长期可靠性+极端环境耐受”要求——医疗设备平均使用寿命≥5年，部分产品需耐受消毒液（如75%酒精）、人体体液（pH 4.5~8.5）腐蚀，且需承受轻微振动与弯折。据医疗设备故障统计，28%的PCB失效源于微孔穿孔问题：某微创器械厂商因微孔腐蚀导致设备故障率达15%，被要求召回2万台产品，损失超3亿元。医疗PCB微孔需符合**IEC 60601-1（医疗电气设备安全标准）** 与**IPC-6012F医疗级附录**，孔壁腐蚀深度≤0.5μm/年，弯折1万次无断裂。捷配深耕医疗PCB领域7年，累计服务150+医疗设备企业，本文拆解微孔穿孔的防腐蚀、抗疲劳设计及可靠性验证，助力医疗设备企业规避失效风险。

2. 核心技术解析

3. 实操方案

3.1 防腐蚀抗疲劳设计（操作要点 + 数据标准 + 工具 / 材料）

1. 微孔布局优化：微孔远离 PCB 边缘（≥5mm），孔间距≥0.3mm（孔径 0.1mm），避免应力集中，用捷配 DFM 医疗版（JPE-DFM-Med-4.0）自动优化孔位布局，确保符合 IEC 60601-1 布局要求；
2. 孔壁防护工艺：① 电镀镍金：化学铜沉积（铜厚≥15μm）后，电镀镍（电流密度 1.5A/dm²，时间 30min，镍厚≥5μm），再电镀金（电流密度 0.5A/dm²，时间 15min，金厚≥0.8μm），用 X-Ray 荧光测厚仪（JPE-XRF-500）检测，镍金厚度达标；② 孔口封胶：微孔两端用医用级环氧树脂封胶（厚度 0.1mm±0.01mm），防止液体渗入孔内，环氧树脂需通过 ISO 10993 生物相容性认证；
3. 抗疲劳补强：微孔区域背面铺设 0.1mm 厚 PI 补强膜（杜邦 Kapton 200EN），通过热压贴合（温度 160℃，压力 10kg/cm²，时间 40min），补强膜覆盖微孔周边 0.5mm 范围，用拉力测试仪（JPE-Tensile-600）测试，贴合强度≥1.5N/mm。

3.2 可靠性验证（操作要点 + 数据标准 + 工具 / 材料）

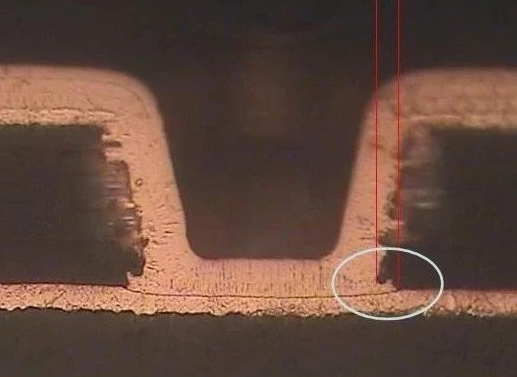

1. 防腐蚀测试：① 酒精浸泡测试：75% 医用酒精，温度 37℃，时间 1000h，孔壁腐蚀深度≤0.5μm（用金相显微镜 JPE-Metallographic-700 观察）；② 盐雾测试：5% NaCl 溶液，温度 35℃，时间 500h，无红锈、无腐蚀点，符合IEC 60068-2-11 标准；
2. 抗疲劳测试：弯折测试（弯折半径 1.5mm，频率 10 次 /min，次数 1 万次），测试后微孔无裂纹、孔壁无剥离，用超声波探伤仪（JPE-Ultrasonic-300）检测；
3. 生物相容性测试：送第三方实验室按 ISO 10993-5 测试，细胞毒性≤1 级，无致敏性。
