1. 引言

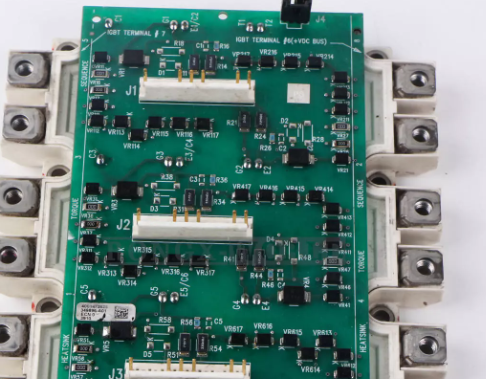

 新能源汽车逆变器PCB需承载200A~500A大电流，焊盘间距过小易引发“电弧击穿”——某车企逆变器因1.0mm间距焊盘电弧，导致3起车辆高压故障，召回成本超1.5亿元。大电流焊盘间距需符合**GB/T 14598.30（电力电子设备电磁兼容标准）** ，空气环境下间距需≥“电压/100V×1mm”（如750V电压需≥7.5mm），核心是避免间距过小导致的空气击穿（击穿场强30kV/cm）。捷配累计交付25万+片新能源汽车逆变器PCB，电弧故障率稳定在0.1%以下，本文拆解大电流焊盘间距与电弧的关联、防电弧设计要点及验证方法，助力车企解决高压安全难题。

2. 核心技术解析

3. 实操方案

3.1 防电弧焊盘间距设计（操作要点 + 数据标准 + 工具 / 材料）

1. 间距计算：按公式 “D≥U×0.01mm/V+0.5mm 冗余” 计算，750V 逆变器 D=750×0.01+0.5=8.0mm，1000V D=10.0+0.5=10.5mm，间距偏差≤±0.1mm，通过捷配 “高压间距计算器”（JPE-HV-Calc 2.0），输入电压与电流自动生成间距与焊盘尺寸（误差≤3%）；
2. 焊盘尺寸设计：按电流密度≤5A/mm²，200A 焊盘设为 “5mm×8mm”（面积 40mm²），300A 设为 “6mm×10mm”（面积 60mm²），焊盘边缘需倒圆角（半径 0.5mm），避免尖端放电（尖端场强是平面的 3 倍），用 Altium Designer 设计时，启用 “高压 PCB 专用库”（捷配提供）；
3. 绝缘与散热设计：基材选杜邦 Nomex 410（厚度 1.6mm，击穿电压 30kV/mm），焊盘间涂覆 Dow Corning 1-2577 硅胶（厚度 0.2mm），散热焊盘与主焊盘相连（面积比 3:1），散热孔孔径 0.5mm，孔距 2mm（按IEC 61984 第 6.3 条款）。

3.2 防电弧验证与量产管控（操作要点 + 数据标准 + 工具 / 材料）

1. 高压测试：每批次取 10 片送捷配高压实验室，按 GB/T 14598.30 测试 —— 施加 1.5 倍工作电压（如 750V 逆变器施 1125V），持续 1min，无电弧击穿（用高压示波器 JPE-HV-Osc-500 监测），通过率需 100%；
2. 温升测试：通额定电流（如 200A），用红外热像仪（JPE-IR-800）测试焊盘温度，需≤105℃（符合GB/T 14598.14 标准），温度超 110℃需增大焊盘面积；
3. 量产监控：量产中每 200 片抽检 10 片，测试基材击穿电压（≥30kV/mm，用击穿电压测试仪 JPE-BV-600）与硅胶绝缘强度（≥20kV/mm），参数超差立即追溯材料与涂覆工艺。
