DDR5 内存条 PCB 信号完整性设计指南
来源：捷配
时间: 2025/11/20 10:12:14
阅读: 11
1. 引言?
随着 DDR5 内存条向 6400MT/s 及更高速率升级，信号完整性成为核心技术瓶颈 —— 行业数据显示，未优化的 DDR5 PCB 信号串扰超 50mV 时，数据传输错误率会上升 30%，某内存厂商曾因串扰问题导致 DDR5 样品测试通过率仅 65%，延误上市 3 个月。DDR5 内存条 PCB 需符合JEDEC JESD21-C（内存器件标准）第 4.3 条款，信号串扰需≤30mV，眼图张开度≥0.8V。捷配深耕内存条 PCB 定制 5 年，累计交付 600 万 + 片 DDR4/DDR5 PCB，信号完整性达标率 99.5%，本文拆解 DDR5 PCB 信号完整性设计要点、串扰抑制方案及验证方法，助力企业突破高速信号瓶颈。?
2. 核心技术解析?
DDR5 内存条 PCB 信号完整性的核心矛盾是 “高速信号的串扰与时延控制”，需聚焦三大技术维度，且需符合IPC-2221（印制板设计标准）第 6.2 条款对高速 PCB 的要求：?

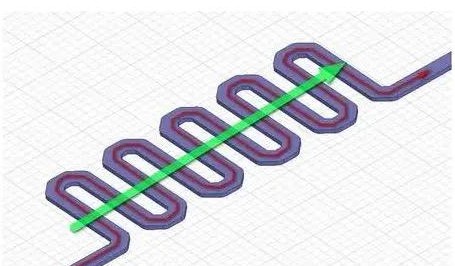

一是信号布线间距，DDR5 的地址 / 控制信号（速率 6400MT/s）需满足 “3W 原则”（线间距≥3 倍线宽），若线间距＜2W，串扰会增加 40%—— 捷配 HyperLynx 仿真显示，线宽 0.2mm 时，间距 0.6mm（3W）比 0.4mm（2W）串扰降低 28mV；二是介电常数稳定性，DDR5 PCB 基材需在 1GHz~10GHz 频段保持 εr 稳定，生益 S1130 基材（εr=4.3±0.05@10GHz）比普通 FR-4（εr 波动 ±0.3）更适配，εr 每波动 0.1，信号时延偏差增加 5ps；三是参考平面完整性，DDR5 信号需全程有完整接地参考平面，参考平面缺口＞0.5mm 时，信号反射率会上升 15%，符合JEDEC JESD21-C 第 5.1 条款。?
此外，DDR5 内存条 PCB 常用 8 层结构（2 信号层 + 2 电源层 + 4 接地层），接地层覆盖率需≥90%，以降低信号辐射与串扰，捷配实验室测试显示，接地层覆盖率 80% 时，串扰比 90% 时高 18mV。?
3. 实操方案?
3.1 信号完整性设计三步法（操作要点 + 数据标准 + 工具 / 材料）?
- 布线规划：用捷配 DDR5 专用布线工具（JPE-Memory-Route 3.0）划分信号组 —— 地址 / 控制信号（A/C 组）、数据信号（DQS 组）分开布线，A/C 组线宽 0.2mm、间距 0.6mm（3W），DQS 组线宽 0.25mm、间距 0.75mm（3W），两组间距≥1mm，避免交叉干扰；?
- 参考平面优化：8 层叠层设为 “信号层 1 - 接地层 1 - 电源层 1 - 接地层 2 - 接地层 3 - 电源层 2 - 接地层 4 - 信号层 2”，接地层缺口≤0.3mm，用捷配叠层验证软件（JPE-Layer-Check 2.0）检查缺口，确保符合 JEDEC 要求；?
- 端接匹配：在信号源端串联 50Ω 电阻（0402 封装，精度 ±1%），负载端并联 100Ω 匹配电阻，电阻靠近焊盘（距离≤0.5mm），用 Altium Designer 端接规则验证，确保端接位置偏差≤0.1mm。?
3.2 验证与量产管控（操作要点 + 数据标准 + 工具 / 材料）?
- 仿真验证：每批次设计前用 HyperLynx 2024 进行信号仿真，重点测试串扰（≤30mV）、眼图（张开度≥0.8V）、时延（≤100ps），仿真通过率 100% 方可进入打样；?
- 样品测试：首件送捷配信号完整性实验室，用矢量网络分析仪（JPE-VNA-1000）测试 S 参数（S21≥-1dB@10GHz），用示波器（JPE-Osc-800）捕获眼图，测试达标率需 100%；?
- 量产监控：批量生产中，每 1000 片抽检 20 片测试串扰，超 30mV 的不合格品≤0.5%，同时用 AOI 设备（JPE-AOI-600）检查布线间距，间距偏差超 ±0.05mm 的比例≤0.3%。?
?
DDR5 内存条 PCB 信号完整性设计需以 JEDEC JESD21-C 为基准，从布线间距、参考平面、端接匹配三方面入手，核心是抑制串扰与控制时延。捷配可提供 “DDR5 PCB 全流程服务”：专用设计工具、信号仿真支持、完整性测试，确保数据速率达标 6400MT/s。
