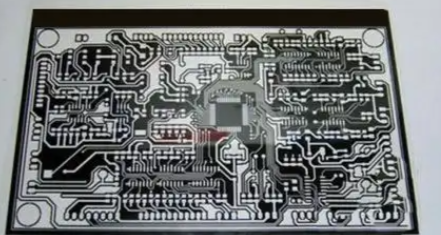

菲林检验与保管：PCB 高精度生产的前置核心保障

一、菲林全维度检验：从基础目检到精准量化

1.1 外观直观检验：把控基础洁净度与完整性

• 标记完整性：菲林上的型号、版本、定位标识等清晰可辨；
• 物理状态：外观平整无折皱、无破裂、无划痕，边缘无破损；
• 洁净程度：表面无灰尘、指纹、油污等污染物，避免影响曝光成像。

  合格的菲林需经过精细加工处理，满足 “无缺陷、无杂质、标识清” 的基础要求。

1.2 细节及尺寸精度检验：保障线路成像准确性

• 检验工具：采用放大 10 倍及以上、带刻度读数功能的专用光学仪器（误差≤5%）；针对≥25mm 的距离尺寸，可搭配精密刻度网格玻璃板辅助测量；
• 检验重点：核查导线是否存在针孔、边缘缺口、断线等缺陷，导线间是否有多余脏点（避免造成短路）；同时验证关键尺寸（如线宽、间距、孔径对应图形）是否符合设计标准。

1.3 光密度专项检验：筑牢曝光质量基础

• 检验方式：核心采用光密度计测量，测量面积为直径 1mm 的区域，分别检测菲林透明部分与不透明部分的光密度值；对精度要求较低的场景，可采用目测比较法 —— 将菲林与标准中灰色定标底板对比，确保透光性与遮光性达标；
• 检验目的：避免因光密度不足导致曝光过度，或光密度不均造成线路边缘模糊，保障图形转移的精准度。

1.4 多图层吻合度验证：避免层间对位偏差

• 检验要求：多套菲林的定位孔、关键图形对齐误差需控制在设计允许范围内，与原始设计文件的吻合度保持一致；
• 操作规范：检验过程中禁止用手直接触摸菲林表面，避免指甲划伤或残留指纹、灰尘，影响比对准确性与菲林洁净度。

二、菲林的科学保管：保障尺寸稳定性的核心措施

2.1 核心影响因素：温度与湿度的精准控制

• 材质差异：厚胶片（0.175mm~0.25mm）对温湿度变化的敏感度低于薄胶片（0.1mm），需根据材质特性差异化管控；
• 标准环境：菲林储存与运输的核心环境标准为 —— 温度 20℃±2℃，相对湿度 50%±5%，需通过恒温恒湿设备维持环境稳定。

2.2 分级保管标准：按状态差异化管控

• 未开封原装菲林：严格遵循 20℃、50% 湿度标准储存运输，避免环境剧烈波动；
• 待使用菲林：使用前需提前打开密闭包装，去除内层防护，让菲林与生产环境温湿度适应一段时间（通常 2-4 小时），避免因温湿度突变导致变形；
• 已光绘 / 冲片菲林：尽快用专用薄膜纸包裹，装入干燥的定制尺寸塑料袋中密封保存，防止受潮、沾染灰尘或划伤。

2.3 操作禁忌与防护要求

• 环境禁忌：严禁将菲林置于高温、潮湿、阳光直射的环境中，避免材质老化或变形；
• 操作禁忌：禁止对菲林进行弯曲、折叠、拉伸等破坏性操作，搬运时轻拿轻放，避免边缘破损或内部图形受损；
• 储存防护：菲林需垂直放置在专用货架上，避免堆叠挤压，同时远离化学溶剂、腐蚀性气体等污染源。

菲林管理 ——PCB 高精度制造的 “第一道防线”
