1. 引言

汽车电子（如新能源汽车OBC、MCU、BMS）工作环境温度严苛（-40℃~150℃），电感器的耐高温可靠性直接决定行车安全——据《汽车电子失效报告》，38%的OBC故障源于电感高温失效，某车企曾因选用耐温125℃的电感，在夏季暴晒后（OBC温度达140℃），出现25%的电感烧毁，导致车辆无法充电。汽车电感需符合**AEC-Q200（汽车电子元件可靠性标准）第4条款**，耐温等级需达150℃（Grade 1），且需通过1000次温度循环测试（-40℃~150℃）。捷配深耕汽车电子电感应用4年，累计交付30万+只耐高温电感配套PCB，本文拆解耐温电感核心参数、材料选型、可靠性验证及实战案例，助力车企解决高温失效难题。

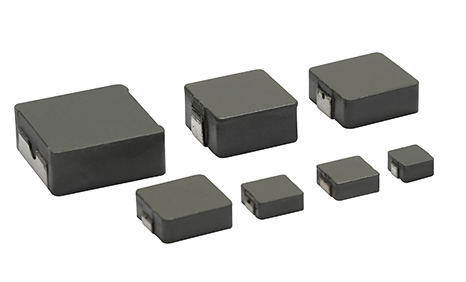

2. 核心技术解析

3. 实操方案

3.1 汽车耐高温电感选型五步法（操作要点 + 数据标准 + 工具 / 材料）

1. 环境温度确认：明确电感安装位置温度 ——OBC 功率模块温度最高（120℃~150℃），需选耐温 150℃的 Grade 1 电感；BMS 模块温度较低（-40℃~85℃），可选耐温 125℃的 Grade 2 电感，但建议按 Grade 1 选型以留冗余；
2. 材料验证：检查磁芯材质（优先 N45 铁氧体）、导线耐温等级（180℃漆包线）、封装材料（耐温 150℃环氧树脂），要求厂商提供 AEC-Q200 认证报告，捷配可协助客户核查报告真实性（与 TDK / 村田官方对接）；
3. 参数匹配：按汽车电路需求筛选 ——OBC 的 Buck 电路（V_in=400V，V?=12V，I_max=5A）需 L=22μH、I_sat≥6A、耐温 150℃，优先选TDK B82440A1223N（L=22μH，I_sat=6.5A）；
4. 可靠性测试：送捷配汽车实验室按 AEC-Q200 测试 ——① 温度循环（-40℃~150℃，1000 次，电感值偏差≤±10%）；② 高温存储（150℃，1000h，DCR 变化≤±15%）；③ 耐湿测试（85℃/85% RH，1000h，绝缘电阻≥100MΩ）；
5. 批量验证：小批量试产 500 只，装机测试（如 OBC 满功率运行 48h，温度 150℃），无失效为合格，捷配可提供试产配套 PCB（汽车级基材，生益 S1000-2）。

3.2 安装与防护优化（操作要点 + 数据标准 + 工具 / 材料）

1. 散热设计：电感贴近 PCB 散热铜皮（面积≥电感封装的 2 倍），铜皮厚度≥2oz，若电感功率≥5W，需设计散热过孔（孔径 0.3mm，数量≥4 个），按IPC-2221 汽车 PCB 散热条款，确保 150℃下电感温度不超 160℃；
2. 振动防护：汽车电感需承受 10~2000Hz 振动（加速度 10g），PCB 安装时需选用抗震支架（如金属卡扣），或在电感周围点耐高温硅胶（耐温 150℃，硬度 50 Shore A），捷配振动测试台（JPE-VIB-200）验证，防护后电感振动失效降 90%；
3. 绝缘防护：电感与高压电路（如 OBC 的 400V 电路）间距≥8mm，避免高温下爬电击穿，按IEC 60664-1（绝缘配合标准） ，爬电距离需≥6mm/250V。
