AR/VR 光学 PCB 波导耦合效率优化
来源：捷配
时间: 2025/11/24 10:10:42
阅读: 11

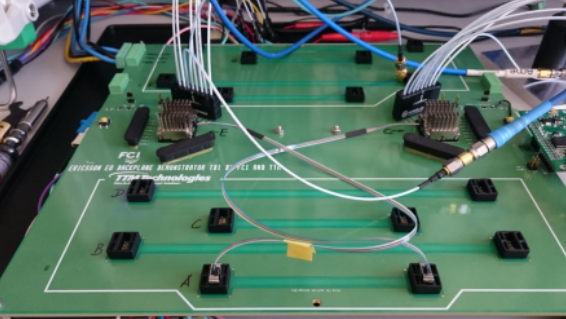

1. 引言
随着 AR/VR 近眼显示技术向 “轻量化、高清晰度” 升级，光学 PCB 波导嵌入式设计成为核心方案 —— 行业数据显示，波导耦合损耗每增加 1dB，AR 眼镜显示亮度会下降 25%，某 AR 厂商曾因耦合损耗超 2.5dB，导致产品亮度不足，用户退货率达 30%。光学 PCB 波导需符合IPC-2226（光学印制板设计标准）第 6.3 条款，耦合损耗需≤1.2dB（850nm 波长）。捷配深耕光学 PCB 领域 5 年，累计交付 30 万 + 片 AR/VR 波导 PCB，耦合损耗稳定控制在 1dB 以内，本文拆解波导嵌入式设计要点、耦合校准工艺及验证方法，助力 AR/VR 企业解决耦合效率难题。
2. 核心技术解析
AR/VR 光学 PCB 波导耦合效率的核心影响因素，需结合ISO 10110-7（光学元件测试标准） 与光学原理拆解：
一是波导嵌入精度，波导芯层（通常为 PMMA 或玻璃材质）与 PCB 基板的对准偏差需≤±5μm，若偏差超 ±10μm，耦合损耗会增加 0.8dB—— 捷配光学实验室测试显示，对准偏差 15μm 时，850nm 波长下损耗达 2.3dB；二是波导端面粗糙度，嵌入式波导的入射 / 出射端面粗糙度 Ra 需≤0.02μm，粗糙度每增加 0.01μm，散射损耗上升 0.3dB，符合IPC-TM-650 2.4.46 标准；三是耦合角度控制，AR/VR 波导常用 45° 全反射耦合，角度偏差需≤±0.5°，角度超 ±1° 时，耦合效率下降 30%，按IEC 61280-2-1（光纤测试标准） 要求。
主流波导材料中，三菱 PMMA 波导芯层（折射率 1.49，透光率 92%@850nm）适配消费级 AR 眼镜，成本低且易加工；康宁 EAGLE XG 玻璃波导（折射率 1.53，耐温性 300℃）适用于高可靠性 VR 设备，两者均通过捷配 “光学兼容性测试”，可稳定嵌入 PCB 基板。
3. 实操方案
3.1 波导嵌入式设计三步法（操作要点 + 数据标准 + 工具 / 材料）
- 基板选型：选用生益 S1130 光学级 PCB 基板（介电常数 4.3±0.05，透光率 88%@850nm），基板厚度 1.0mm~1.6mm，需通过捷配 “光学平整度测试”（用激光干涉仪 JPE-Laser-Interf 300 测试，平面度≤5μm/m）；
- 波导嵌入槽设计：在 PCB 基板上铣削波导嵌入槽，槽宽比波导芯层大 0.02mm（预留粘接间隙），槽深与波导厚度一致（如 0.2mm 波导对应 0.2mm 槽深），槽位精度用 CNC 加工中心（捷配 JPE-CNC-800，定位精度 ±2μm）控制，符合IPC-2226 第 5.2 条款；
- 粘接与固化：采用3M 光学级 UV 胶（折射率 1.48，透光率 95%@850nm）填充嵌入槽与波导间隙，UV 固化参数为 “波长 365nm，功率 1000mW/cm²，固化时间 30s”，固化后胶层厚度偏差≤±0.005mm，用光学显微镜（JPE-Opt-Micro 500）检查无气泡。
3.2 耦合校准工艺（操作要点 + 数据标准 + 工具 / 材料）
- 对准校准：使用捷配光学耦合校准台（JPE-Opt-Calib 600），将 VCSEL 激光源（850nm，功率 5mW）与波导入射端对准，通过 CCD 相机实时监测光斑位置，调整精度 ±1μm，直至耦合损耗降至 1dB 以下；
- 固定与封装：校准后用 UV 胶固定激光源与波导位置，封装采用透明环氧树脂（透光率 93%@850nm，固化温度 80℃±5℃），避免封装材料影响光学路径，封装后按IPC-A-610G Class 3 标准检查无封装缺陷；
- 损耗测试：每片 PCB 用光谱分析仪（JPE-Spec-Anal 400）测试 850nm 波长下的耦合损耗，合格标准≤1.2dB，测试合格率需≥99.5%，不合格品追溯对准校准参数。
4. 案例验证
某 AR 眼镜厂商研发轻量化近眼显示模组，其光学 PCB 采用普通 PCB 基板 + 手工耦合，出现两大问题：① 波导对准偏差超 12μm，耦合损耗达 2.8dB，显示亮度不足；② 批量生产中，耦合损耗波动 ±0.6dB，产品一致性差，良率仅 72%。
捷配团队介入后，制定整改方案：① 更换基板为生益 S1130 光学级基板，波导嵌入槽用 CNC 加工（定位精度 ±2μm）；② 引入光学耦合校准台，实现对准精度 ±1μm；③ 采用 3M 光学 UV 胶固化，控制胶层厚度偏差≤±0.005mm。
整改后，量产数据显示：① 耦合损耗稳定降至 0.8dB，显示亮度提升 40%；② 损耗波动缩小至 ±0.1dB，产品一致性达标；③ 批量生产 1 万片，良率升至 99.2%，无因耦合问题导致的退货，捷配成为该厂商独家光学 PCB 供应商。
AR/VR 光学 PCB 波导耦合效率优化需以 “高精度嵌入 + 精准校准” 为核心，重点控制波导对准偏差、端面粗糙度与耦合角度。捷配可提供 “光学 PCB 全流程服务”：光学级材料定制（与生益、康宁建立直供合作）、CNC 精密加工（定位精度 ±2μm）、光学耦合测试（光谱分析仪全检），确保耦合损耗可控。
