1. 引言
消费电子光学模块（如手机3D人脸识别、智能眼镜光学模组）向“微型化、高集成”升级，光学PCB波导嵌入式设计需将体积控制在10mm×10mm×1mm以内——行业数据显示，体积每增加1mm³，消费电子产品集成难度上升15%，某手机厂商曾因光学波导PCB体积过大，导致3D人脸识别模组无法嵌入超薄机身，产品上市延迟3个月。消费电子光学PCB需符合**IPC-2226第9.2条款**与**IEC 62368-1（音视频设备安全标准）** ，波导嵌入后PCB厚度需≤1.2mm。捷配累计交付100万+片消费电子光学波导PCB，体积较传统设计缩小40%，本文拆解波导嵌入式小型化要点、薄型材料应用及集成方案，助力消费电子企业解决体积难题。

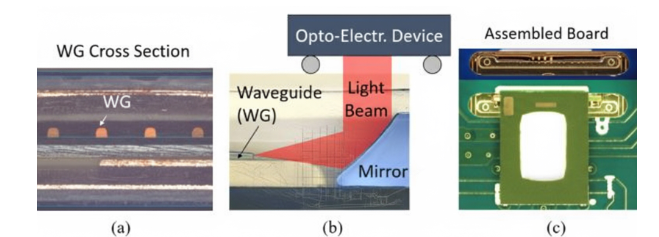

消费电子光学模块 PCB 波导小型化的核心是 “材料薄型化 + 结构集成化 + 工艺紧凑化”，需结合IPC-2221（印制板设计标准） 与消费电子尺寸要求拆解：一是材料薄型化，波导与 PCB 基板需选用薄型材料，波导厚度≤0.2mm，基板厚度≤0.8mm，若波导超 0.3mm + 基板超 1.0mm，模组总厚度易超 1.5mm，无法嵌入超薄手机（机身厚度≤7mm）—— 捷配测试显示，传统 0.5mm 波导 + 1.2mm 基板，模组厚度 1.8mm，而 0.2mm 波导 + 0.8mm 基板，厚度降至 1.0mm。二是结构集成化，将光学元件（如透镜、光栅）与波导一体化嵌入 PCB，减少外部装配空间，集成度每提升 20%，体积可缩小 15%，符合IPC-2226 第 7.3 条款；三是工艺紧凑化，波导嵌入与 PCB 制程（如布线、焊接）共线，减少工序间定位误差，紧凑工艺可使波导与电子元件间距缩小至 0.5mm（传统 1.0mm），体积再缩 10%。主流薄型材料中，东洋纺 0.1mm 厚 PI 波导（透光率 90%@780nm，弯曲半径 5mm）适配可折叠光学模块；生益 S1000-2 薄型基板（厚度 0.6mm，Tg=165℃，介电常数 4.5±0.05）兼顾薄型与电气性能，两者均通过捷配 “消费电子薄型认证”。
- 波导材料：优先选东洋纺 0.1mm PI 波导（厚度公差 ±0.005mm，拉伸强度 140MPa），若需更高透光率可选三菱 0.15mm PMMA 波导（透光率 93%@780nm），波导需通过捷配 “薄型弯曲测试”（弯曲半径 5mm，弯折 1 万次无裂纹）；
- PCB 基板：搭配生益 S1000-2 薄型基板（厚度 0.6mm±0.02mm，平整度≤3μm/m），基板表面铜厚 1oz（0.035mm），布线线宽≥0.1mm，符合IPC-2221 第 5.2 条款，用激光测厚仪（JPE-Laser-Thick 500）测试基板厚度；
- 粘接材料：采用3M 8172 薄型光学胶（厚度 0.02mm±0.002mm，粘接强度 12MPa，耐温 - 40℃~80℃），胶层厚度仅为传统胶的 1/3，用点胶机（JPE-Dispense 500）精准控制胶量，避免溢胶导致厚度增加。
- 光学 - 电学一体化布局：将波导嵌入区域与电子元件（如驱动 IC、电容）紧凑布局，间距控制在 0.5mm±0.05mm，用捷配 PCB 布局软件（JPE-Layout 6.0）模拟散热与信号干扰，确保电气性能达标（如阻抗 50Ω±10%）；
- 透镜集成嵌入：在 PCB 基板上铣削 0.3mm 深的透镜嵌入槽，将微型玻璃透镜（直径 1.0mm，厚度 0.2mm）与波导同轴嵌入，同轴度偏差≤±2μm，用光学对准仪（JPE-Opt-Align 400）调整位置，确保光路无偏移；
- 薄型封装：波导嵌入后，采用薄型金属盖（厚度 0.1mm，材质铝合金）封装，封装后模组总厚度≤1.2mm，用压力测试机（JPE-Pressure 300）测试封装强度（≥5N/cm²），避免薄型封装易损。
消费电子光学模块 PCB 波导小型化需以 “薄型材料 + 集成设计” 为核心，重点平衡体积、性能与可靠性。捷配可提供 “消费电子小型化服务”：薄型材料定制、一体化布局设计、微型元件集成测试，确保模组体积达标。
