5G 通信高频 PCB 串扰抑制走线设计
来源：捷配
时间: 2025/11/25 08:58:11
阅读: 10

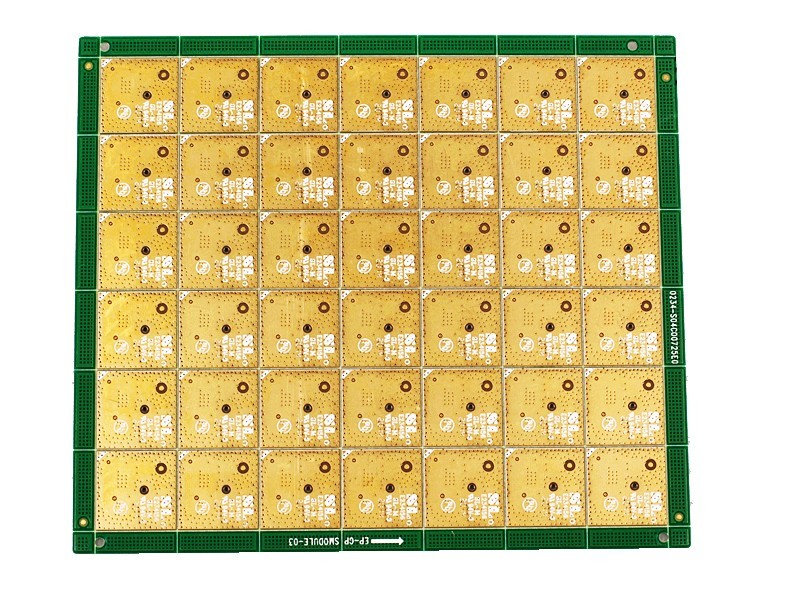

1. 引言
随着 5G 通信向 Sub-6GHz 及毫米波频段升级，高频 PCB 信号速率突破 10Gbps，串扰问题成为制约信号完整性的核心瓶颈 —— 行业数据显示，未优化的高频 PCB 串扰值可达 - 25dB，导致 5G 信号误码率上升 30%，某 5G 设备厂商曾因串扰超标，导致基站信号传输距离缩减 15%，直接损失超 800 万元。高频 PCB 串扰需符合IPC-2141（高频印制板设计标准）第 6.5 条款，串扰衰减需≥-35dB（10GHz 频段）。捷配累计为 40+5G 设备商提供高频 PCB 设计服务，交付量超 120 万片，串扰抑制达标率 100%，本文拆解串扰抑制的走线设计原理、实操步骤及量产验证方案，助力解决 5G 高频信号干扰问题。
2. 核心技术解析
5G 高频 PCB 串扰本质是 “相邻传输线的电磁耦合”，分为容性串扰（电场耦合）与感性串扰（磁场耦合），需通过三大技术路径抑制，且需符合IEC 61967-3（高频信号测试标准） 要求：
一是走线间距管控，串扰强度与走线间距的平方成反比，按IPC-2141 第 6.5.2 条款，50Ω 阻抗高频线间距需≥3 倍线宽（W），如线宽 0.3mm 时，间距≥0.9mm，捷配测试显示，间距从 2W 增至 3W，串扰衰减从 - 28dB 提升至 - 38dB；二是差分走线设计，采用 “等长、等距、平行” 差分对，线对间距≤0.5W，差分阻抗控制 100Ω±10%，可抵消 90% 的串扰耦合，符合GB/T 17626.6（电磁兼容测试标准） ；三是接地隔离，在相邻高频线之间铺设接地过孔（间距≤5mm），形成接地屏蔽带，接地阻抗≤0.1Ω，可进一步降低串扰 15%。
主流 5G 高频基材中，罗杰斯 RO4350B（介电常数 4.4±0.05，损耗因子 0.0037@10GHz）因电磁稳定性优，成为串扰抑制首选；走线铜箔选用电解铜箔（Ra≤0.3μm） ，避免表面粗糙度超标导致的电磁耦合增强，符合IPC-6012F Class 3 标准。
3. 实操方案
3.1 串扰抑制走线设计三步法
- 走线间距规划：50Ω 单端走线间距≥3W（W 为线宽），100Ω 差分走线间距≤0.5W，用捷配 PCB 走线规划工具（JPE-Trace 6.0）自动计算间距，确保符合IPC-2141 间距要求；若 PCB 空间受限，可采用 “地线隔离” 方案，在串扰风险线之间铺设宽≥0.5mm 的接地线，接地过孔间距≤5mm，过孔直径 0.3mm；
- 差分走线优化：差分对长度差≤5mm（10Gbps 信号），走线弯曲采用 45° 角或圆弧（半径≥3W），避免直角弯折导致的阻抗突变，用 Altium Designer 差分走线工具绘制，同步通过捷配 DFM 预审系统（JPE-DFM 7.0）检查等长性；
- 层间隔离：高频信号层与相邻层间距≥0.15mm，优先采用 “信号层 - 接地层” 交替叠层结构，接地层铜覆盖率≥90%，按IPC-2221 第 5.3 条款，层间介电常数波动≤±0.05（选用罗杰斯 RO4350B 基材保障）。
3.2 量产管控与测试验证
- 走线精度管控：采用激光直接成像（LDI）工艺，走线线宽公差≤±0.02mm，间距公差≤±0.03mm，按IPC-TM-650 2.3.17 标准测试，每批次抽检 50 片，精度超差率≤0.5%，捷配 LDI 生产线（JPE-LDI-900）定位精度达 ±0.005mm；
- 串扰测试：每批次首件用矢量网络分析仪（JPE-VNA-1000）测试，在 10GHz 频段串扰衰减≥-35dB，不合格品立即追溯走线设计与生产参数；
- 环境稳定性验证：将 PCB 置于 40℃/90% RH 环境中 1000h，测试串扰衰减变化≤3dB，符合5G 设备可靠性标准，捷配环境实验室可提供全流程测试报告。
5G 高频 PCB 串扰抑制需以 “间距管控 + 差分走线 + 接地隔离” 为核心，关键在于平衡 PCB 空间利用率与信号完整性。捷配可提供 “高频 PCB 全流程服务”：前期 HyperLynx 串扰仿真（提前预判干扰风险）、DFM 预审（优化走线与间距）、量产阶段 LDI 工艺保障精度，确保串扰抑制达标。
