1. 引言
PCB 需长期耐受 - 65℃~150℃极端温度、盐雾（海洋航线航天器）、霉菌（湿热环境）等恶劣条件，据《电子可靠性报告》，未做三防处理的 PCB 在服役 3 年内，失效概率达 42%—— 某卫星厂商曾因 PCB 三防层脱落，导致星载通信模块在轨失效，直接损失超 3000 万元。高可靠 PCB 需符合GJB 150A（用设备环境试验标准）第 10.3 条款（盐雾测试 1000h 无腐蚀）与IPC-CC-830（PCB 涂覆标准） 。捷配深耕 PCB 制造 8 年，累计交付 20 万 + 片高可靠 PCB，全部通过 GJB 150 全项测试，本文拆解三防工艺核心流程、参数标准及验证方法，助力解决 PCB 恶劣环境失效问题。
2. 核心技术解析
高可靠 PCB 三防工艺的核心是构建 “基材 - 预处理 - 涂覆 - 固化” 的完整防护体系，需聚焦三大关键技术点，且需符合用标准要求：
一是三防材料选型，需同时满足防盐雾（≥1000h）、防霉菌（0 级，按 GJB 150A 第 11.3 条款）、防湿热（40℃/95% RH，1000h 无分层）——3M 7413 三防漆（丙烯酸酯类，厚度 50μm~80μm）在捷配实验室测试中，盐雾 1000h 后腐蚀面积≤0.1%，远优于普通三防漆（腐蚀面积≥5%）；道康宁 DC1-2577 硅酮三防漆（耐温 - 65℃~200℃）适配发动机舱等高温区域 PCB，固化后拉伸强度≥3MPa。
二是表面预处理，PCB 涂覆前需去除油污、氧化层，采用 “超声波清洗（40kHz，15min）+ 等离子活化（功率 350W，90s）”，确保基材表面张力≥50mN/m（按IPC-TM-650 2.3.34 标准测试）—— 预处理不彻底会导致三防漆附着力下降 40%，100 次温度循环后易开裂。

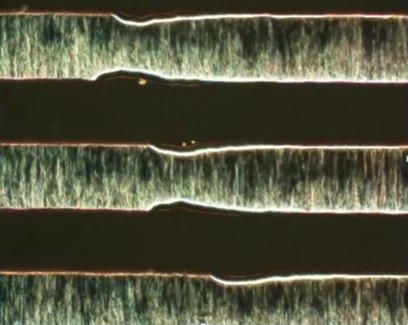

三是涂覆精度控制，关键区域（如焊点、连接器）涂覆厚度需≥60μm，非关键区域≥40μm，厚度公差 ±10%，避免涂覆过厚导致散热不良（温升超 15℃）或过薄导致防护失效，符合GJB 360B（电子及电气元件试验方法）第 5.1 条款。
3. 实操方案
3.1 三防工艺四步制造法（操作要点 + 数据标准 + 工具 / 材料）
- 预处理：使用捷配专用清洗线（JPE-Aero-Clean 600），清洗剂选用安美特 A406 环保清洗剂（符合 ROHS 2.0），清洗后用压缩空气（0.5MPa）吹干，表面水膜破裂时间≤10s（验证清洗效果）；等离子活化采用捷配 JPE-Plasma 800 设备，活化后 2h 内完成涂覆，避免二次污染；
- 涂覆工艺：采用选择性喷涂（精度 ±0.1mm），关键区域（如 BGA 焊点）用针阀式喷头（直径 0.2mm），非关键区域用扇形喷头（宽度 2mm），涂覆速度 5mm/s~8mm/s，3M 7413 三防漆喷涂厚度控制在 60μm±6μm，道康宁 DC1-2577 控制在 70μm±7μm；
- 固化参数：丙烯酸酯类三防漆（3M 7413）采用 UV 固化（波长 365nm，能量 800mJ/cm²）+ 热固化（60℃，30min），固化度≥98%（按 IPC-TM-650 2.3.18 标准）；硅酮类（DC1-2577）采用热固化（80℃，60min），固化后硬度 Shore D≥60；
- 精度检测：用捷配激光测厚仪（JPE-Laser-900，精度 ±1μm）全检涂覆厚度，用划格法（间距 1mm，10×10 格）测试附着力，脱落格数≤0（符合GJB 548B 第 2011.1 条款）。
3.2 可靠性验证流程
- 环境测试：每批次抽检 10 片送捷配用实验室，按 GJB 150A 执行 —— 盐雾测试（5% NaCl 溶液，35℃，1000h）、温度循环（-65℃~150℃，100 次，温变率 10℃/min）、湿热测试（40℃/95% RH，1000h），测试后三防层无开裂、脱落；
- 电气性能验证：测试前后对比 PCB 阻抗（变化率≤5%）、绝缘电阻（≥10¹²Ω，按 GJB 548B 第 2022 条款），确保防护不影响电气性能；
- 力学测试：进行振动测试（10Hz~2000Hz，加速度 20g，3 轴，各 1h），测试后三防层无剥离，焊点无松动（X-Ray 检测空洞率≤3%）。
高可靠 PCB 三防工艺需以 GJB 150A、IPC-CC-830 为基准，从材料选型、精密涂覆到全环境验证形成闭环，核心在于平衡防护性能与电气 / 散热需求。捷配可提供 “ PCB 专属服务”：用级材料溯源（与 3M、道康宁签订直供协议）、精密涂覆生产线（精度 ±0.1mm）、GJB 全项测试报告，确保产品符合航天标准。
