消费电子 PCB 功能测试全流程（工装设计 + 量产抽检）
来源：捷配
时间: 2025/11/25 09:25:38
阅读: 3
1. 引言
消费电子 PCB（如 TWS 耳机、智能手表 PCB）因集成度高（元件密度超 120 个 /in²），功能测试成为量产质量管控关键 —— 行业数据显示，未经过规范功能测试的 PCB，流向客户端的不良率超 8%，某耳机厂商曾因功能测试漏检，导致 5 万片 PCB 召回，损失超 800 万元。消费电子 PCB 功能测试需覆盖 “电源回路、信号传输、元件焊接” 三大核心功能，符合IPC-A-610G Class 2 标准对消费级产品的测试要求。捷配拥有 1200㎡PCB 测试实验室，配备 200 + 台套测试设备，累计完成 5000 万 + 片消费电子 PCB 功能测试，本文拆解测试工装设计、流程规范及量产抽检方案，助力企业降低功能不良率。
2. 核心技术解析
消费电子 PCB 功能测试的核心是 “精准触达 + 全面覆盖”，需聚焦三大技术要点，且需符合IPC-TM-650 2.5.24（印制板功能测试标准） ：
一是测试工装接触可靠性，消费电子 PCB 多为微型化设计（焊盘直径≤0.3mm），工装探针需选用INGUN 751 系列探针（针尖直径 0.15mm，接触压力 15g±3g），若探针直径过大（＞0.2mm），易导致焊盘损伤；接触压力过轻（＜10g），则接触电阻超 50mΩ，测试误判率上升 30%。
二是测试覆盖率，需覆盖 100% 电源回路（如 VBAT、3.3V 供电）、95% 以上信号链路（如 I2C、SPI 通信），按IPC-6012F 第 4.5 条款，未覆盖的测试点需提供风险评估报告。捷配测试团队验证，覆盖率每下降 5%，漏检率会增加 8%。
三是测试速度，消费电子量产需求大（日产能超 10 万片），单块 PCB 测试时间需≤10s，若超 15s，会导致产线瓶颈。主流测试设备如德律 TR-518FE ICT 测试仪，支持并行测试，可将单块测试时间压缩至 8s。
3. 实操方案
3.1 测试工装设计与验证
- 探针选型：按焊盘尺寸匹配探针 ——0.2mm~0.3mm 焊盘选 INGUN 751-063-100（针尖 0.15mm），0.3mm~0.5mm 焊盘选 INGUN 751-085-100（针尖 0.2mm），探针寿命需≥10 万次（按 IPC-TM-650 2.5.26 标准测试）；
- 工装结构：采用 “上下针板 + 定位销” 设计，定位销精度 ±0.01mm，确保 PCB 与探针对位偏差≤0.02mm；针板选用 FR-4 板材（厚度 5mm），探针孔间距误差 ±0.01mm，用捷配 CNC 加工中心（JPE-CNC-800）制作，加工精度达 ±0.005mm；
- 接触验证：工装制作完成后，用万用表（FLUKE 8846A）测试接触电阻，每根探针接触电阻≤30mΩ，抽检 100 个测试点，合格率需 100%；模拟测试 1000 片 PCB，误判率≤0.5%。

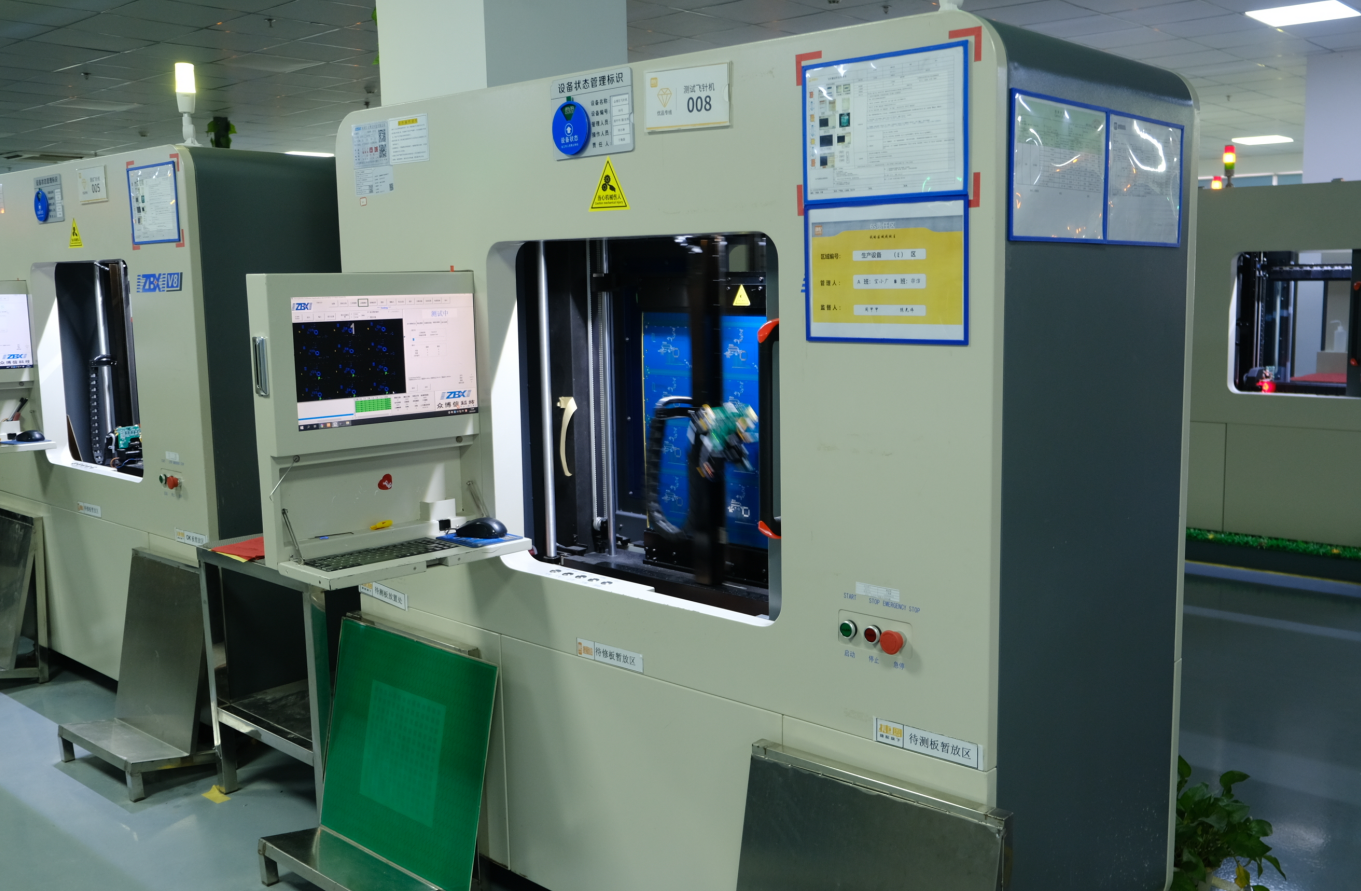

3.2 量产测试流程规范
- 首件测试：每班次首件 PCB 需进行全功能测试，包括电源电压（误差 ±2%）、信号波形（用泰克 MSO64 示波器测试，上升沿≤10ns）、元件功能（如 LED 点亮、传感器输出），测试数据需存档，符合IPC-A-610G 第 8.2 条款；
- 抽检方案：采用 GB/T 2828.1-2012（计数抽样检验标准），AQL 值设为 0.65，每批次抽检 320 片，若不合格品数≥5，需全检；抽检设备用德律 TR-518FE ICT 测试仪，支持同时测试 8 块 PCB，每小时产能≥3600 片；
- 异常处理：测试不合格 PCB 需标记不良位置（如 “R12 焊接开路”），送失效分析实验室（捷配 JPE-FA-500），用 X-Ray（JPE-XR-800）检查焊接状态，分析原因并制定整改措施，整改后需小批量验证（50 片），合格率≥99% 方可恢复量产。
消费电子 PCB 功能测试需以 “工装可靠 + 流程规范 + 设备高效” 为核心，重点解决接触不良、测试效率低、漏检三大问题。捷配可提供 “测试全链条服务”：工装定制（按 PCB 图纸 1:1 设计）、设备租赁（德律 ICT、泰克示波器）、测试外包（日处理能力 20 万片），并出具符合 IPC 标准的测试报告。
