1. 引言

医疗影像设备（如CT、MRI）的大尺寸PCB（常达350mm×450mm）是设备核心控制单元，需长期承受高电压（如CT高压发生器PCB需耐30kV电压）、强电磁干扰（MRI磁场强度1.5T~3.0T），可靠性要求极高——某医疗设备厂商曾因350mm×450mm CT主板存在隐性开路故障（未检出），导致设备在临床使用中突然停机，引发医疗纠纷。医疗影像大尺寸PCB需符合**IEC 60601-1（医疗电气设备安全标准）第9章**及**IPC-A-610G Class 3（医疗级装配标准）** ，故障检出率需100%。捷配深耕医疗PCB检测领域7年，累计完成30万+片医疗影像PCB全项检测，隐性故障检出率100%，本文拆解可靠性检测的全项测试方案、标准适配及故障分析，助力医疗设备企业规避临床风险。

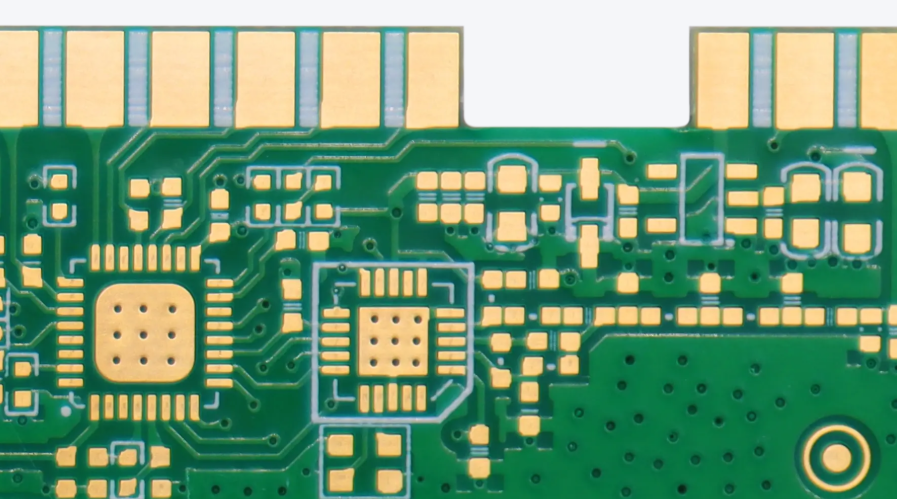

2. 核心技术解析

3. 实操方案

3.1 全项检测流程

1. 电气性能检测：① 飞针测试：采用捷配大尺寸飞针测试机（JPE-Flying-Probe-1000，测试面积 1200mm×800mm），测试电压 25V~500V，测试精度 ±0.001Ω，检测所有线路的开路、短路（覆盖率 100%），开路电阻＞1MΩ 判定为故障；② 阻抗扫描：用阻抗分析仪（JPE-Imp-Scan-800）扫描 1MHz~1GHz 频段，阻抗波动超 ±5% 判定为异常，重点检测高压线路（如 CT 高压发生器 PCB 的 30kV 线路）；
2. 环境可靠性测试：① 温度循环测试：放入捷配高低温循环箱（JPE-TH-1000），-40℃（保温 30min）→85℃（保温 30min），1000 次循环，测试后检查基材（无开裂）、焊点（无脱落），按IPC-6012F 第 2.8 条款；② 湿热测试：在 40℃/95% RH 环境下放置 1000h（JPE-Humid-500），测试后绝缘电阻≥100MΩ（500V DC），无电化学迁移；③ 振动测试：用振动测试台（JPE-Vib-500），10~2000Hz，加速度 10g，测试 2h，无元件松动、线路断裂；
3. EMC 与 X-Ray 检测：① EMC 测试：在捷配 EMC 暗室（符合 IEC 60601-1-2），测试辐射骚扰（≤40dBμV/m）、静电放电（±12kV 接触放电无功能异常）；② X-Ray 检测：用高分辨率 X-Ray（JPE-XR-1000，分辨率 5μm），检测焊点空洞率≤3%、过孔铜层厚度≥25μm，空洞率超 3% 判定为故障。

3.2 故障分析与报告

1. 故障定位：对检测不合格的 PCB，用显微 CT（JPE-Micro-CT-300）定位隐性故障（如过孔内部铜层断裂、基材分层），定位精度 ±10μm；
2. 根因分析：通过 “故障树分析（FTA）” 明确原因 —— 如开路故障可能源于过孔镀铜不足（＜20μm）、布线应力集中，分层故障可能源于基材 Tg 不足（＜150℃）；
3. 检测报告：出具符合 IEC 60601-1 的全项检测报告，包含① 电气测试数据（飞针测试合格率、阻抗曲线）；② 环境测试结果（温度循环后外观照片、湿热后绝缘电阻）；③ EMC 与 X-Ray 检测图谱，报告需加盖 CNAS 认证章（捷配实验室获 CNAS 认证，报告全球认可）。
