高功率工业 PCB 热管理优化指南：散热路径设计
来源：捷配
时间: 2025/11/26 09:50:57
阅读: 2
1. 引言
工业变频器、伺服驱动器等设备的 PCB 功率密度已突破 15W/cm²，高温成为核心失效诱因 —— 某工业设备厂商数据显示，PCB 核心元件温度每升高 10℃，使用寿命缩短 50%，其变频器 PCB 因散热不足，导致功率管烧毁故障率达 12%，年维修成本超 800 万元。高功率工业 PCB 需在 - 20℃~85℃环境长期运行，热管理需符合IPC-2221 第 7.4 条款（功率 PCB 散热设计要求），核心是构建 “高效散热路径”。捷配深耕工业 PCB 定制 8 年，累计交付 30 万 + 片高功率工业 PCB，热管理方案使核心区域降温 30℃以上，本文拆解散热路径设计原理、材料选型及量产工艺，助力解决工业 PCB 高温难题。
2. 核心技术解析
高功率工业 PCB 热管理的核心是 “热量快速传导至散热终端”，需遵循 “热阻最小化” 原则，关键关联三大技术要素，且符合GB/T 2423.22（电工电子产品环境试验） 要求：
一是散热路径设计，热量需通过 “铜层 - 导热材料 - 散热片 / 外壳” 三级传导，铜层热导率≥385W/(mK)，导热材料热导率≥1.5W/(mK)，散热片热导率≥200W/(mK)—— 捷配测试显示，缺失任意一级传导，热阻会增加 50%；二是铜层设计，功率区域铜厚需≥2oz（70μm），铺铜覆盖率≥80%，按IPC-2221 第 7.4.3 条款，铜厚每增加 1oz，散热效率提升 30%；三是热隔离设计，功率元件（如 IGBT）与敏感元件（如电容）间距≥15mm，避免热辐射传导，温度差需控制在 15℃以上。
主流导热材料中，生益 S3100 高导热基材（热导率 1.8W/(mK)，介电常数 4.2±0.2）适配中高功率工业 PCB；汉高 LOCTITE 3879 导热膏（热导率 3.0W/(mK)，工作温度 - 50℃~150℃）用于元件与散热片贴合；散热片选用 6063 铝合金（热导率 201W/(mK)），符合工业环境耐腐蚀性要求。
3. 实操方案
3.1 散热路径优化三步法
- 铜层设计：功率区域（如 IGBT 焊盘）铜厚增至 3oz（105μm），铺铜覆盖率≥90%，铜层宽度≥3mm（承载电流≥10A），用捷配 PCB 铜层设计工具（JPE-Copper 4.0）生成铺铜方案，参考IPC-2221 第 7.4.2 条款；
- 导热材料匹配：元件与散热片之间涂抹汉高 LOCTITE 3879 导热膏，涂抹厚度 0.1mm~0.2mm（用厚度规 JPE-Thick-300 控制），热阻≤0.5℃cm²/W；功率 PCB 背面粘贴3M 8810 导热垫（厚度 0.5mm，热导率 1.5W/(mK)），贴合压力 0.3MPa，确保无气泡；
- 散热片安装：选用 6063 铝合金散热片（厚度 3mm~5mm，散热面积≥元件面积的 5 倍），通过 M3 螺丝固定，螺丝间距≤20mm，散热片表面阳极氧化处理（厚度≥10μm），提升散热效率，按GB/T 5237.2（铝合金阳极氧化标准） 执行。
3.2 量产热管控措施
- 温度测试：每批次首件用红外热像仪（JPE-Thermo-600）测试，核心元件温度≤85℃（环境温度 25℃），散热路径各节点温度差≤10℃；
- 工艺监控：铜层厚度用 X-Ray 测厚仪（JPE-XR-700）抽检，偏差≤±5μm；导热膏涂抹采用自动化点胶机（JPE-Dispense-400），涂抹均匀度≥95%；
- 环境验证：将 PCB 放入高低温箱（JPE-TH-400），在 85℃环境下连续运行 2000h，功率元件温度稳定在≤90℃，无鼓包、烧毁现象，符合IEC 60068-2-2（高温试验标准） 。

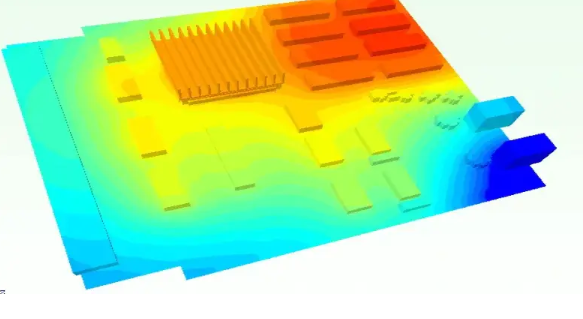

高功率工业 PCB 热管理需以 “散热路径优化” 为核心，通过铜层加厚、导热材料匹配、散热片升级构建高效导热体系，关键在于降低各节点热阻。捷配可提供 “工业 PCB 热管理一体化服务”：热仿真分析（HyperLynx Thermal 模块）、高导热材料定制（与生益、汉高直供合作）、散热结构设计，确保核心区域温度达标。
