PCB板厂商“报团”参展西安IIC

来源: 时间: 2018/05/25 17:45:00 阅读: 2

IIC首次登陆西安便吸引了众多厂商的加盟,而一贯扮演着幕后英雄的PCB板生产商们也不失时机的展示自己最新的产品及技术。

陕西生隆科技:单双层PCB板,面向大批量应用市场

坐落在西安风景秀丽的终南山下,沣京工业园区表面精饰工业园中的陕西生隆科技发展有限公司生产基地占地面积达40000平方米,并且已经建成月生产能力5000平方米的生产线。目前,该公司正在筹备建设二期工程,投产以后,月产能将达到15000平方米。

据介绍,该公司的产品主要是大批量应用的单、双层PCB板,制程能力则可做到最小线宽6mil,最小线距6mil,最小孔径0.3mm,最大板幅400×600mm,板厚为0.8-3.0mm。目前,该公司生产的高精度电路板产品主要用于仪器仪表、工业设备、汽车、通讯产品、家用电器、计算机、半导体微电子、LCD及LED,手机摄像模组等领域。

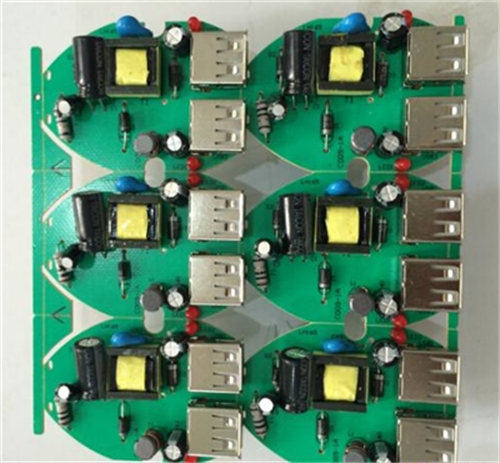

陕西生隆科技最新的PCB板产品

“我们的产品已经覆盖了全国主要发达地区,现在正在开拓海外市场。并且已经向英国、波兰、哈萨克斯坦等欧洲、中亚国家和地区出口产品。”该公司展台工作人员介绍道。“相比长三角地区,西安的产业环境仍然不太好,材料、设备的采购、维修都比较困难。最让人头痛的是招不到合适的人员。我们希望西安的电子产业能快速的发展起来,这样我们就会有更好的生意了。”

深圳市迅捷兴:锁定欧美、东南亚市场

远道而来的深圳迅捷兴电路技术有限公司是一家专业制作高层次、高精密度印制线路板的生产企业。该公司的产品定位主要是样板快件以及中小批量的样品制造。“我们的目标客户群主要针对通讯、医疗、航空航天、军工、专业院校等高科技企业的研发、中试及中小批量的生产服务”,该公司工作人员介绍。

深圳市迅捷兴丰富的产品线

目前,我们已经具备生产30层板的能力。孔径比最高可以做到1:13,并具备生产HDI二阶技术。同时,对厚板、厚铜板、混压板、高频板、高TG板、高精度阻抗板有丰富的生产经验,该工作人员介绍。 “我们的双面板快速加工可在24小时完成,4至8层板加工周期2-5天”,他说,“除了国内的科研院校采用我们的产品外,我们更多的市场是在欧美以及东南亚市场。”

惠州英创力电子有限公司:针对小批量PCB市场

在竞争激烈的印刷电路板市场如何才能胜出?除了具有精湛的工艺,精良的设备以及可靠的品质之外,目标市场的选择也同样重要。“我们主要针对小批量需求的市场,例如一些科研院所、高校等,他们通常只需要很小的量来完成产品的研发,这一市场往往容易被忽视,而我们则专注在这一块市场。同时,我们的产品还面向对材料要求较高的军工、光电行业。”该公司工作人员介绍。

惠州英创力电子的各种PCB板

此外,该公司还具有部分“外国血统”,是德国Innotronics集团投资的第三家PCB工厂,2008年成立于中国广东省惠州市陈江镇。目前,该公司的产品主要包括2-30层刚性线路板,无铅无卤素环保印刷电路板,盲埋孔电路板板,铝基铜基以及金属混合层压PCB板,铁氟龙(PTFE)板,陶瓷基板,集成电路IC、BGA封装基板,高频板(Rogers 、Arlon、Taconic、Isola),阻抗控制电路板,厚铜箔板等。应用则包括通讯、通信、电子、电力、计算机、医疗器械、仪器仪表、国防军工、航天航空等高科技电子领域。

深圳明阳电路科技有限公司:

深圳明阳电路多层电路板展示

成立于1992年的深圳明阳电路科技目前厂房面积达20 ,000平方米,每月产能500,000平方英尺。据该公司工作人员介绍,明阳电路现在可以提供双面、高多层线路板,以及高频材料、高密度互连(HDI)线路板。“现在PCB板最多可以做到14层,20层的也已经有sample。”该公司产品主要面向欧洲、美洲、澳洲以及亚洲等国家的工业控制、通讯、医疗、汽车和电脑等应用领域。
