PADS导出Gerber文件出现的问题

　　上一篇文章我们有写到关于《Altium Designer(AD)导出Gerber文件常见问题》，其实，我们常用的设计软件除了AD，还有PADS、Protel、Allegro等。PADS国内工程师设计的不是很多，下面简单介绍一下PADS导出Gerber文件经常出现的问题。

　　1、钻孔导出Gerber出现的问题：

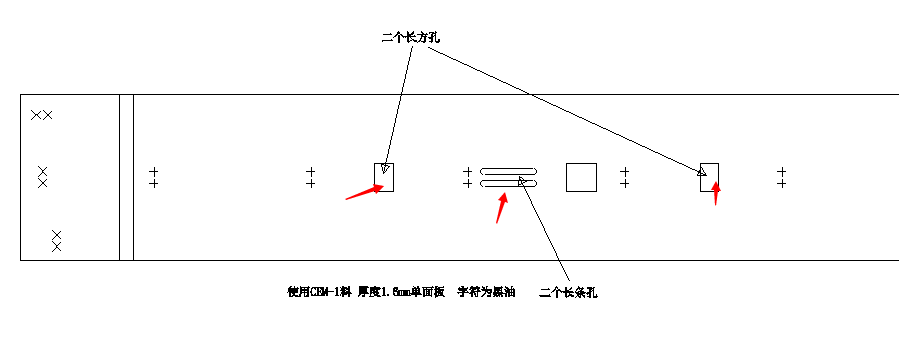

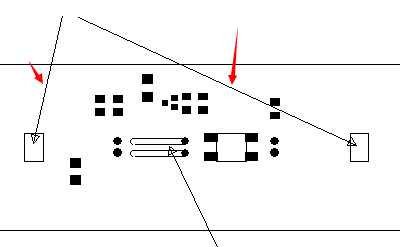

　　PADS设计师基本上都是把无铜的槽孔放在分孔图层，也就是GG1,GG2层，CAM工程师不仔细看的话就会漏掉要做出来的槽孔，如图所示：

　　2、线路导出Gerber出现的问题：

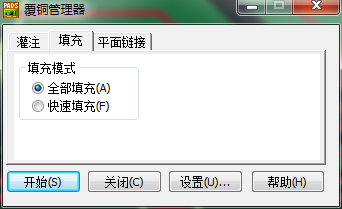

　　PADS导出资料之前第一步就是要填充铜皮，不管客户有没有铜皮，填铜工作都必须执行一下，填铜分为三种，一般我们都是采用第二种填充方式，如图所示：

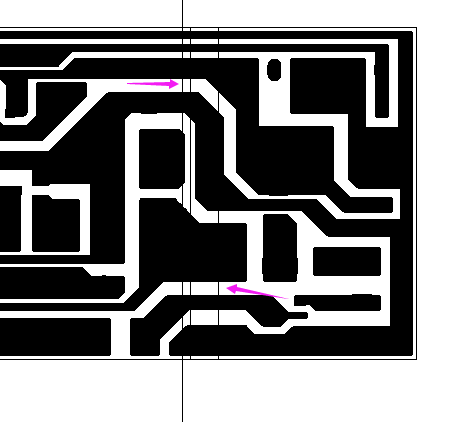

　　那样不管客户有没有覆铜导出来的gerber资料都是和客户的资料一致。导出线路Gerber的时候有些2D线是不能选的，选了之后线路层就会出现很多没用的细线，处理资料没注意到就会短路，如图所示：

　　3、阻焊导出Gerber出现的问题：

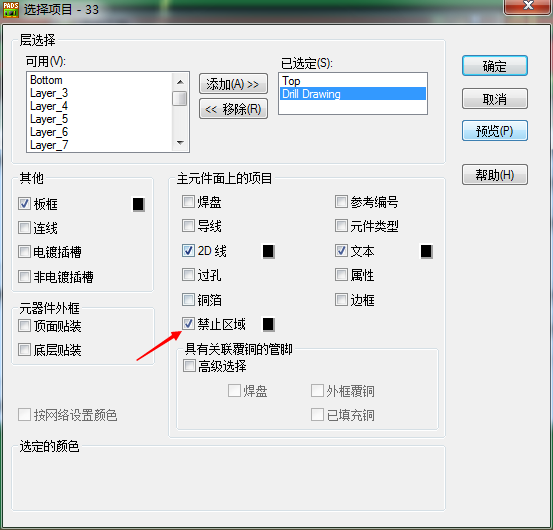

　　导出阻焊Gerber的时候有些2D线是不能勾选的，选了就会多出很多没用的线条，影响工程师的判断，容易做错资料。如图所示：

　　导出阻焊和导出线路一样都是先导出顶层阻焊，再导出底层阻焊，导出Gerber资料之前可以先预览一下看看资料有没有异常，是不是和客户原稿资料设计一样。

　　4、文字导出Gerber出现的问题:

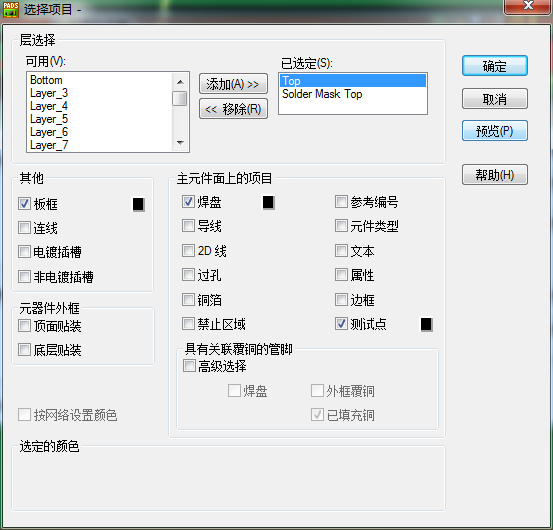

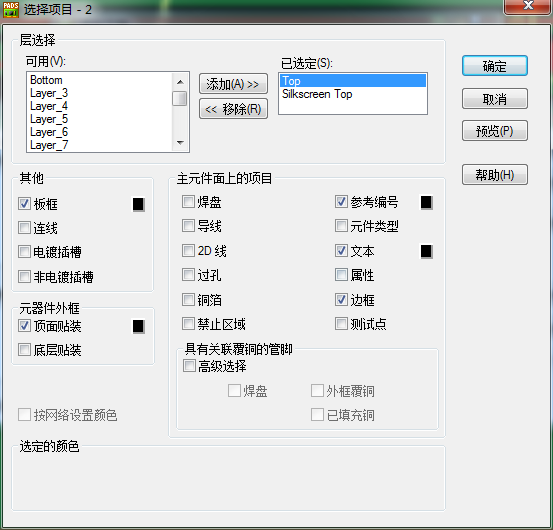

　　导出文字Gerber的时候，在TOP菜单要勾选参考编号,文本，边框三个选项，在Silkscreen Top菜单栏要勾选参考编号,文本，边框，2D线，铜箔，属性复选框，顶层文字和底层文字勾选是一样的， 如图所示：

　　导出文字和导出线路一样都是先导出顶层阻焊，再导出底层阻焊，导出Gerber资料之前可以先预览一下看看资料有没有异常，是不是和客户原稿资料设计一样。

　　5、分孔图导出Gerber出现的问题:

　　分孔图和钻孔导出Gerber是一样的，基本上都可以选一层作为参考直接点运行就可以了，要注意的是，分孔图里面有很多二钻的钻孔和要锣出来的槽孔都是被放到这层里面，CAM工程师处理资料的时候要特别小心谨慎，一马虎就会出现漏钻孔的情况。有些客户设计的时候回把二钻孔或者槽孔放在禁止布线那层，很难被发现，那种要特别小心。CAM工程师处理资料的时候可以将分孔图和导出的钻孔资料进行对比，看钻孔的大小和数量是不是和钻孔分孔图一致，以防转的钻孔丢失。

　　以上是PADS导出Gerber常出现的问题，当然还有别的问题在此就不一一列举了。
