典型的PCB四层板层叠设计

　　我们在做多层板的PCB设计时，会遇到层叠设计问题，针对于不同的层数要求，会有不同的层叠设计方案，今天小编想针对PCB设计师经常做的四层板给出层叠设计方案。

　　其实，四层板通常包含2个信号层、1个电源平面层和1个接地平面层组成，具体四层板层叠设计方案可以参考下面表格。

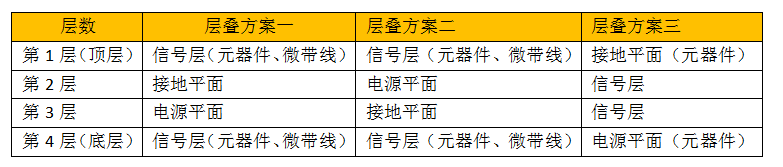

（四层板层叠设计方案）

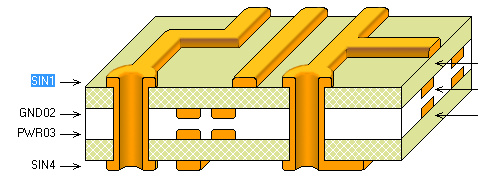

　　1、四层板层叠设计方案一：

　　叠层设计：TOP、GND02、PWR03、BOTTOM

　　这套层叠设计方案是在PCB四层板设计中首选的，在主元件面(TOP层)下有一个完成地平面，为最优布线层。在层厚设置时，地平面层和电源平面层之间的芯板厚度不宜过厚，以降低电源、地平面的分布阻抗，保障平面电容滤波效果。

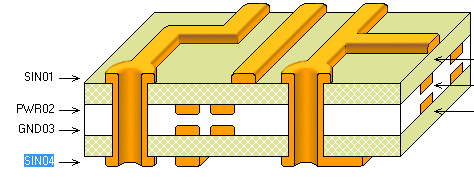

　　2、四层板层叠设计方案二：

　　叠层设计：TOP、PWR02、GND03、BOTTOM

　　如果主元件设计在BOTTOM层或关键信号线布在BOTTOM层的话，则第三层需安排一个完整地平面。在层厚设置时，地平面层和电源平面层之间的芯板厚度同样不宜过厚。

　　2、四层板层叠设计方案三：

　　叠层设计：GND01、S02、S03、GND04/PWR04

　　这种方案通常应用在接口滤波板、背板设计上，由于整版无电源平面，因此GND和PGND哥安排在第一层和第四层。表层(TOP层)只允许走少量短线，同样我们在S02、S03布线层进行铺铜，以保证表层走线的参考平面及控制层叠对称。

　　通过以上三种四层板层叠设计方案，相信我们对四层板层叠设计应该有了深刻了解，不妨根据自己板子需求按照这三种设计方案，去做好四层板层叠设计。
