PCB电路板制作简介及说明

来源: 时间: 2019/08/26 18:08:00 阅读: 709

  印刷电路板又叫PCB板或者叫PWB板,是一种利用光学影像转移的制作原理将线路等内容印刻在基材板上,然后经过化学药剂进行蚀刻从而产生所需要的线路图像的一种作业模式。

  PCB板根据材质的不同可以分为:有机板材和无机板材(本公司主要使用的板材有:CEM-1板材《建滔KB5150》,FR-4板材《生益S1141,建滔KB6160》,铝基板材《国纪L11》。以成品板来区分可以分为:1硬板、软板、软硬结合板。根据用途来区分:有用与通信、军用、电脑、医疗、车载、电测用板等。

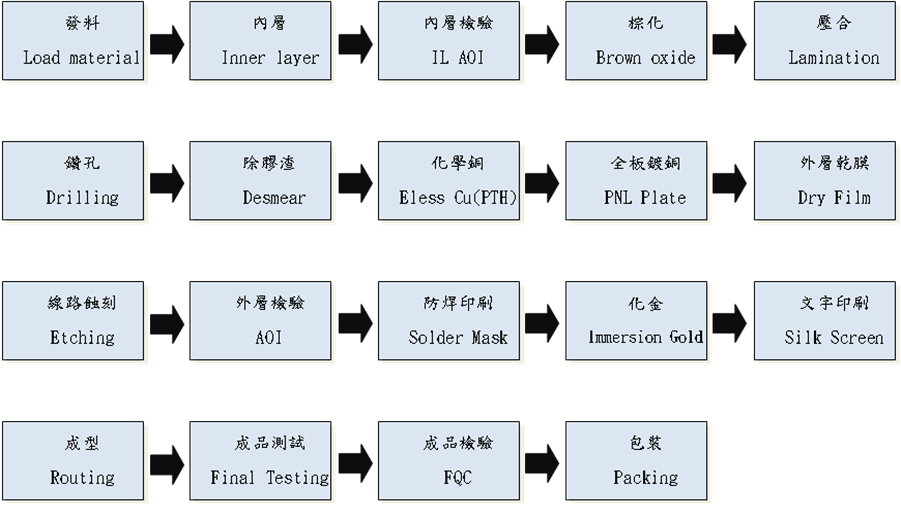

  在生产中多层板的化金流程是:

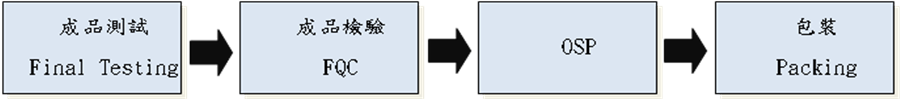

  在生产中OSP的流程是:

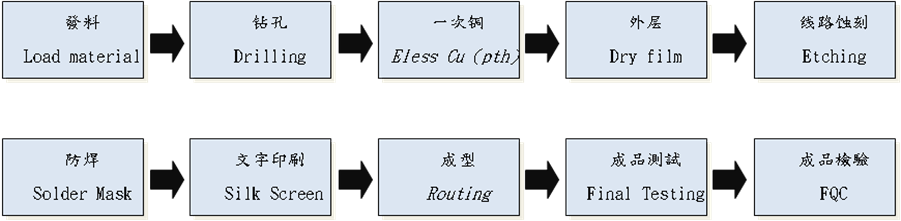

  在接到客户文件CAM资料处理完双面板的制作流程:



   生产工艺流程和工艺技术能力是客户选择一个供应厂家的全面衡量的标准,生产实力的的高低关系到供应厂家能否按照合约履行。所以请广大客户在选择有强大实力为依托的生产厂家,从而满足客户对品质的以及交货时间的要求。另外每一个PCB生产厂家都有相应的工程师的配备,因此客户在选择供应商的时候建议选择技术能力相对高一点,有严格的制作和检验流程与标准的厂家。在则在生产过程中会避免不了的出现一些问题,因此选择服务相对好一点的厂家便于对问题及时的进行妥善处理,在不影像交期的情况下促使PCB 板能正常使用。
