PCB设计中如何避免平行布线

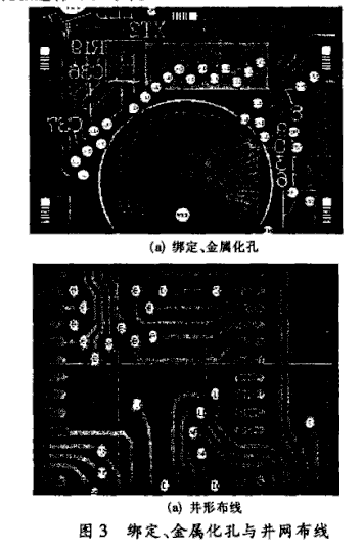

　　PCB设计中应特别注意信号线的布置,不相容信号(数字与模拟、高频与低频、大电流与小电流、高压与低压、输入与输出)应远离放置,以避免互扰。研究表明PCB平行布线长度超过10cm时,就会产生串音干扰。为了抑制印制板导线之间的串扰,应尽量避免长距离的平行走线,尽可能拉开线与线之间的距离,信号线与地线及电源线间尽可能不交叉。在一些对干扰十分敏感的信号线之间设置一根接地的印制线,可以有效地抑制串扰。本款电路PCB使用双面板,布线时两面的线路应相互垂直,尽量避免斜交及平行走线,以减小寄生耦合。作为电路的输入或输出用的印制导线也应尽量避免相邻平行,两条靠得很近的细平行线,因寄生电容的存在而会造成信号波形的延迟,在传输线的终端形成反射噪声。布线应尽可能的短,过长的布线会引起信号反射。如果布局允许,最好采用井字形网状布线结构,具体做法是印制板的一面横向布线,另一面纵向布线,然后在交叉孔处用金属化孔相连,如图3(b)。
