PCB板电源线和地线的设计

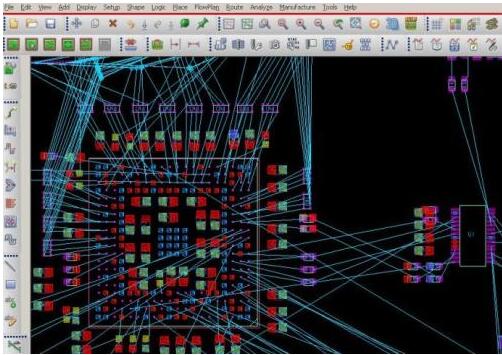

　　电源的设计：在PCB设计中,电源网络、地网络如果布局布线不合理容易引起干扰,使产品性能下降,有时甚至影响到产品的成功率。为了降低电源、地线所产生的噪声于扰,尽量按照以下方式来布设：

　　第一、电源和地线之间加上去耦电容。

　　第二、尽量加大电源、地线宽度,最好是地线比电源线宽,它们的关系是:地线>电源线>信号线。通常信号线宽为02-0.3mm:电源线为1.2~25mm。

　　地线的设计：数字与模拟地分开,若线路上既有逻辑电路又有线性电路,应使他们尽量分开。低频电路的地应尽量采取单点并联接地,实际布线有困难时可部分串联后再并联接地,高频电路的地宜采用多点串联接地,地线应短而粗,高频元件周围尽量用栅格状大面积地铜箔。接地线应尽量加粗,使它能通过3倍于PCB板上允许的电流,如有可能接地线应在2-3mm以上。如接地线较细,则接地电位随眷电流的变化而变化,使抗噪性能降低,因此应将接地线加粗。另外,只由数字电路组成的印制板,其接地线构成闭环路能提高抗噪能力。
