PCB线路板大小元器件布置

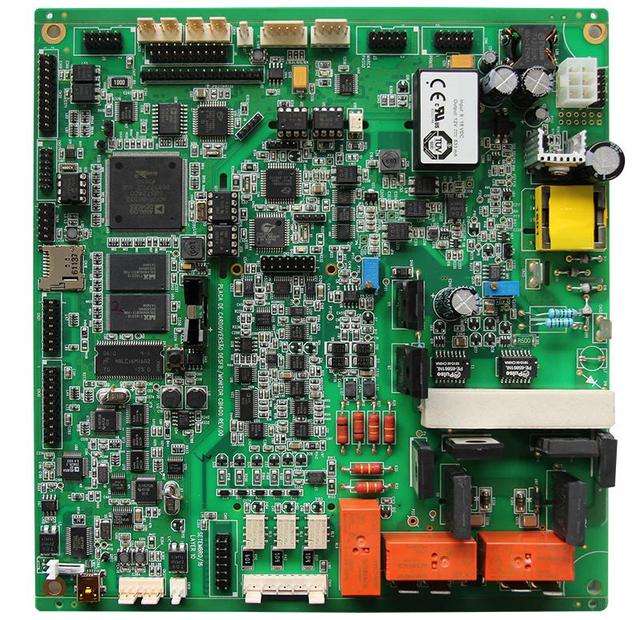

　　根据设计的要求首先要确定印制电路板的尺寸,印制电路板的尺寸大小要适中,太大则印制线条过长,线路阻抗高,降低抗噪声的能力,且成本提高。太小则元件过于密集走线困难元器件干扰影响大热效果差。所以电路板尺寸要柜据实际需要及上述原则合理选取。

　　设计好PCB线路板的尺寸后,就可用网络表文件(*.ET)实现自动放置元件。因为计算机只能将元件装人,自动放置元件的位置并不能使我们满意,重新调整元件的位置是必要的。元器件布置应遵循以下规则：

　　1、相互有关的元器件应尽量地靠近一些,这样抗噪声效果好。

　　2、布置逻辑电路时,原则上应在出线端子附近放置高速元器件,稍远处放置低速电路和存储器等,这样可降低公共阻抗耦合,辐射和窜扰等噪声。

　　3、为降低外部线路引入的干扰,光电隔离器和隔离用的变压器以及滤波器等,应放在更靠近出线端子的地方。

　　4、元器件布置应考虑散热,最好把ROM、RAM、时钟发生器等发热较多的元器件布置在易通风散热的地方。

　　5、易发生噪声的元器件,大电流电路等尽量远离计算机逻辑电路,如条件允许可另做PCB线路板。

　　6、所有要安装底座的芯片一定要与其它元器件的距离安排好,因为底座的宽度要宽于芯片,如果元器件间的距离太近,底座将无法安装。
