PCB线路板基础简述

　　在现在的生活当中，电子产品充塞在我们身边的每个角落。那么他们是怎么制作出来的呢，用到的原材料是什么样的?随着电子设备的越来越复杂，需要用到的零件和想要达到的功能越来越多，生产厂家又是怎么达到目前社会形势的需求的，通过以下简单叙述。让大家简单了解下电子设备中的重要组成部分pcb或者叫线路板。

　　什么是PCB：

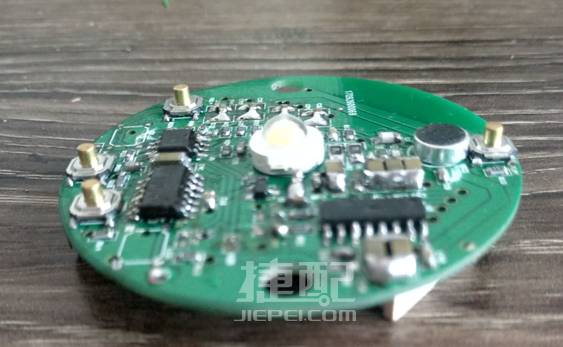

　　在电子产品中是用各种的电子零件达到相应的功能与要求，那么这些电子零件是怎么固定和连接导通的呢，印刷电路板根据需要被研发出来。PCB在整个电子产品中起到了一个连接导通，整合固定的重要角色。因此任何一个电子产品产生故障最先被质疑的就是PCB板。如下图，是贴了部分元器件的线路板：

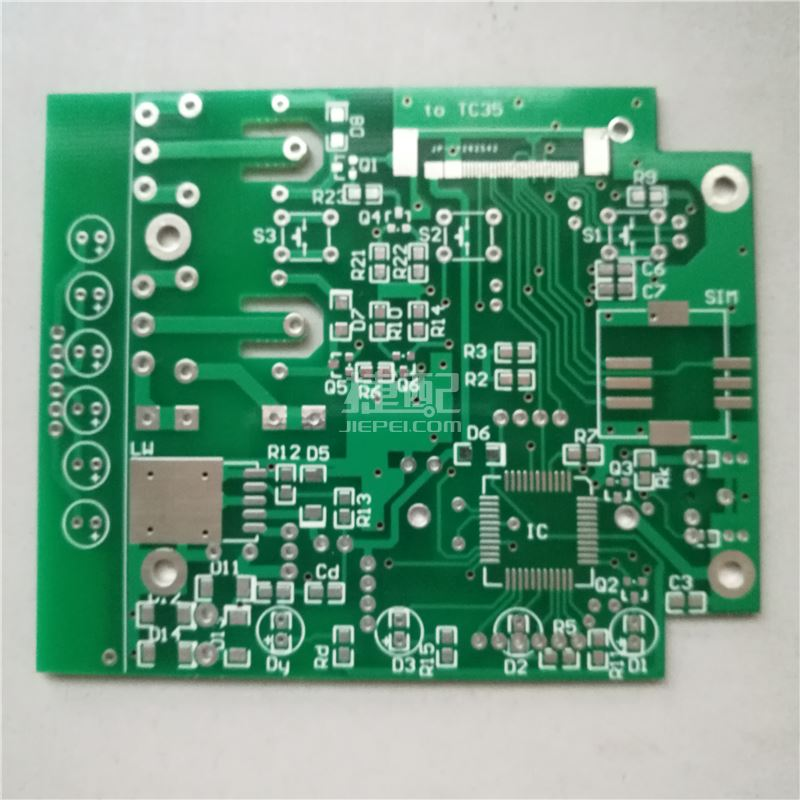

　　然而常规的PCB板没有焊接零器件的板子也就是俗称的裸板，他本身是有一种绝缘隔热的基础材料，然后铜箔覆盖在基板上面，在制造生产的过程中利用影像转移的技术将线路印与板上，通过一定的化学药液蚀刻掉不需要的铜箔，留下需要的线路和焊盘，来使电子零器件达到导通和固定。取代用各种铜线或者导线焊接端子的连接方式，提高了制作的速度与方便性，也能缩小各种导线连在一起的体积。如下图是没装配零器件前的PCB板：

　　如上图所示的线路板上有很多密集的小孔，这些孔在PCB板中叫做导通孔或者过孔(via),它的作用是使对应的双面或者多层线路进行导通。看着是绿色的物体，是阻焊漆的颜色，他的主要作用是防止铜面氧化，绝缘保护铜面线路防止零件在焊接的时候偏移等问题焊接到其他地方。上面白色的一串串的字符，在PCB里叫丝印，主要标识出各个零件在线路板上的位置，依方便后期的焊接。

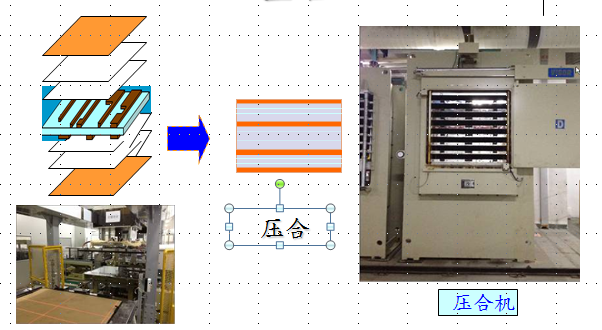

　　随着PCB板生产技术的高速发展，响应电子市场的多样话。线路板根据层别可以分为单面板，双面板和多层板。所谓的单面板，就是有的导线和焊接点集中在一面上，另外因制程能力的原因，本公司在生产单面的时候是依铜面在上生产。双面板是两面都有线路，通过VIA孔进行导通连接。多层板则是为了满足更多的布线，达到设计需要的功能，用多个双面板使用PP胶进行压合固定如图仅供参考：

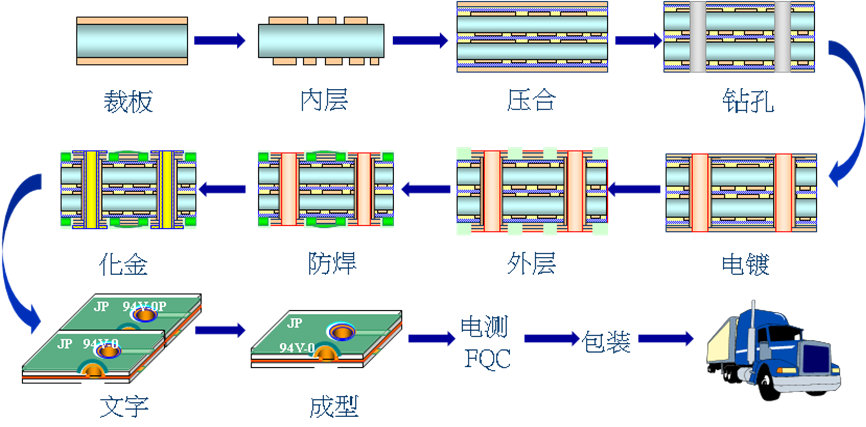

　　PCB板从单面板发展到双面和多层等，由于PCB板印刷的一致性，能很大程度上避免人工焊接的出错率。保证电子设备的质量，且不断的向高精度，高密度，高可靠性发展使得印刷电路板在电子设备的发展过程中能一直保持着强大的生命力。本人仅希望通过下图简单描述，依供各位希望从事线路板行业的精英简单了解下PCB板。如图依多层板的生产顺序为例：
