PCB线路板交叉布线的处理方式

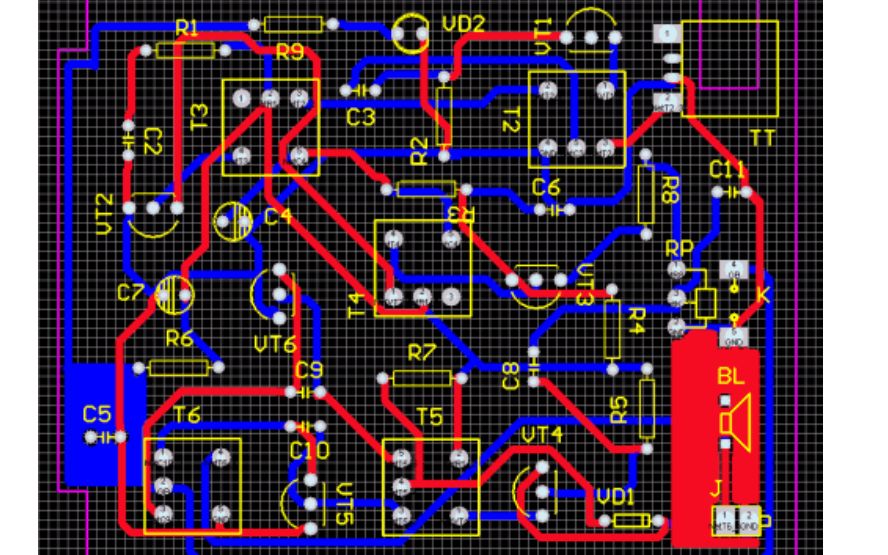

　　在双面PCB板中，凡遇到连线交叉时可利用正反面布线解决。在单面的线路板设计中，有些线路无法连接时，常会用到跨接线，在初学者中，跨接线常是随意的，有长有短，这会给生产上带来不便。放置跨接线时，其种类越少越好，通常情况下只设6mm，8mm，10mm三种，超出此范围的会给生产上带来不便。另外还有以下方法可使连线交叉，实现跨接线的作用。

　　1、加跨线或零欧电阻。用导线连接在线路板反面称为跨线，同一线路板中若跨线长度不统一就会影响美观，跨线长度与小型元件(如电阻)一致较佳。若安裝零欧电阻就更整洁，使人感觉不到有跨线的存在。

　　2、元件替代法。例如某一跨线与一18KΩ电阻串联，现将电阻改为15KΩ，在跨线处安装一个3KΩ电阻，总值仍为18kΩ，而跨线被取消了。

　　3、印刷跨线。单面板加印制跨线后可实现连线交叉，但印板制造成本略会升高。

　　4、迷宫形布线，在低速数字电路中，为了能在同一印板面布线，可采用迷宫形布线方法走线常在两个孔距很近的焊点之间穿梭。由于走线密度高，线条宽度窄，要求线路板图比例选得比较大。
