PCB板上线孔的优化
来源:
时间: 2019/10/18 15:20:00
阅读: 547

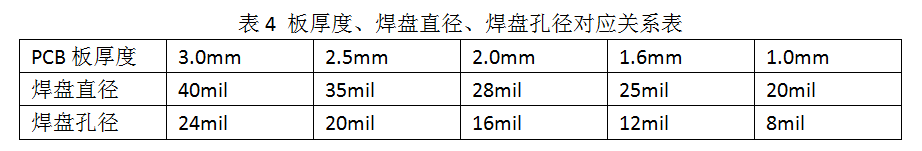

PCB板上的线孔主要是指元器件引脚的过线孔,有焊接孔、盲孔、埋孔之分。焊接孔一般设置在双面板的焊盘上,元器件引脚穿过孔后再进行焊接,如图1(b)所示。PCB板焊接孔的孔径取决于板厚度、焊盘直径的大小,板厚度与孔径之比,应小于5~8。焊盘孔径大小、焊盘直径大小、PCB板的厚度数值的对应关系见表4。设计线孔时应根据板的厚度优化选取线孔的直径。
在多层板中,盲孔是连接在PCB板最表面层和内层之间,但又不贯通整板的导通孔;埋孔则是连接在PCB板内、层与层之间,但在PCB板最表面层不可见的导通孔。这两类过孔的作用是,把PCB板各层之间的元器件进行连通,这两类孔的尺寸选取方法与焊线孔相同。
