常用的电路板布线设计规则

　　PCB板上的元器件布局完成之后，接下来就可以进行电路板的布线了。为电路板布线时即可以手工布线，也可以自动布线。所谓的自动布线就是PCB编辑器内的自动布线系统根据设定的布线设计规则和选择的自动布线策略，按照一定的拓扑算法及事先生成的网络，自动在各个元器件之间进行连线的过程。但对于一般的电路板来说，往往需要采用手工布线与自动布线相结合的方法(交互式的布线方法)，这样既能保证电路板能满足设计者的要求，又能快速高效地完成电路板的设计。

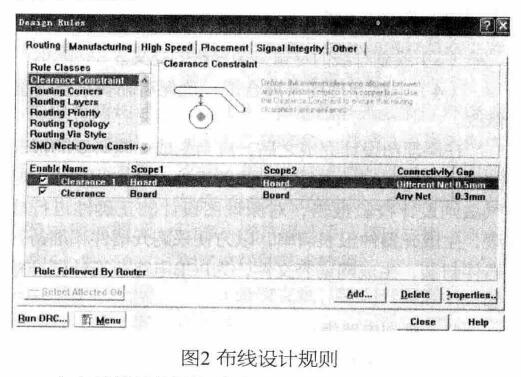

　　不管是手动布线还是自动布线，其布线过程中都要遵循一定的电路板布线设计规则。常用的布线设计规则主要包括：【Clearance Constraint】(安全间距限制设计规则)、【short Circuit】(短路限制设计规则)、【Width Constraint】(布线宽度限制设计规则)、【Polygon ConnectStyle】(多边形填充连接方式设计规则)。见图2：

　　在布线设计规则设定之后，我们就可以利用交互式布线方法先对重要的网络进行预布线，并锁定预布线，如果不对这些预布线进行保护的话，那么在自动布线的时候，这些预布线就会重新被调整，从而失去预布线的意义。完成对电路板上重要网络的预布线后，就可以对剩下的网络进行自动布线了。在自动布线结束之后，电路板上绕远和拐角太多的导线以及电路板的边界和安装孔等需要进行手工调整。

　　在布线完成之后应当对电路板进进行DRC检验，以确保PCB电路板完全符合设计规则的要求，保证所有网络均已正确连接。设计规则检验常用的检验项目有安全间距限制、布线宽度限制、短路设计规则限制、未布线网络。
