PCB布线地线及电源线设计

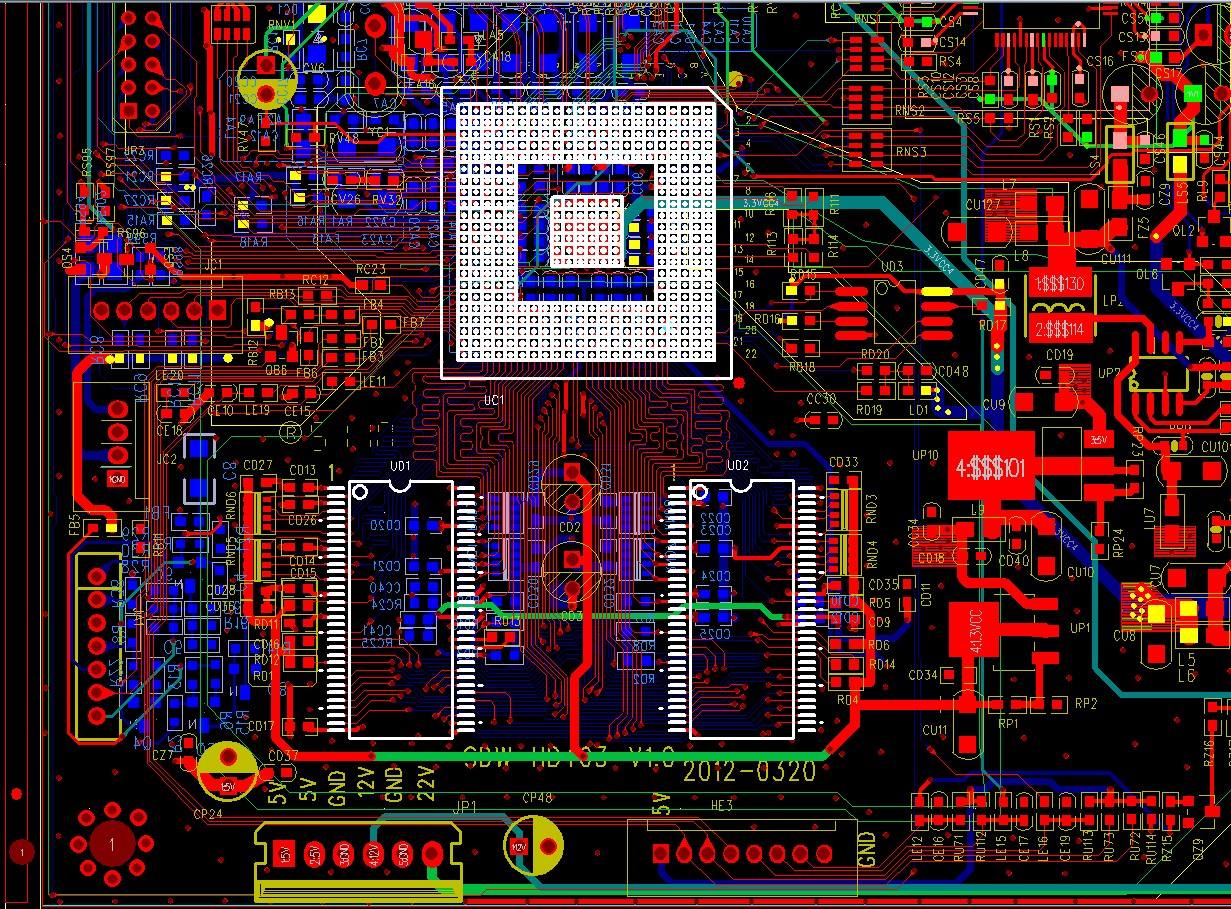

　　PCB布线中地线及电源线设计影响着PCB抗噪声干扰能力，只有提高其抗噪声干扰能力，PCB整体抗干扰性能才更强，为电子系统的完整性提供支持。基于此，PCB布线设计人员需要降低串扰、公共阻抗以及反射造成的PCB振荡以及波形畸变的现象，合理设计地线以及电源线。

　　在地线设计过程中，设计人员需要遵循以下几点原则：一是保证大功率器件、模拟地以及数字地可以分开，同时尽可能选择并联的方式，使其形成单点接地形式，若设计人员在PCB地线设计过程中出现问题时，设计人员可以采用先串联再并联的方式，保证地线设计的合理性;二是对于PCB布线设计中存在的数字信号以及高频信号，需要严格分开其中存在的直流地与交流地，减小直流地与交流地相互之间存在的干扰，提高系统正常工作能力;三是对于低频工作频率而言，设计人员需要减小元器件以及布线之间的电感影响，可以适当采取一点接地的方式，而对于高频工作频率而言，设计人员可以尽可能选择就近多点接地的方式，尽可能降低地线存在的阻抗，提高PCB布线设计抗干扰能力。

　　在电源线设计过程中，设计人员需要遵循以下几方面原则：一是设计人员需要将电源汇成一路的原则，由于PCB电源分布较多时，其会对PCB布线抗干扰能力产生不良影响，因而要降低PCB布线电源的影响;二是对于复杂程度高的电源线，设计人员则应该按照电路特性，结合就近原则，使电源可以适当的分布在PCB布线设计中，尽可能减小其中存在的电源数目，减少电源产生的阻抗;三是由于PCB布线过程中，整体电线处于相连的状态，因此，当PCB一个模块出现电流变动时，其他基板也会受到影响，因此，设计人员需要借助电源引出不同基板上存在的GND电源布线，使一个模块产生的电压下降问题不会影响到其他基板。
