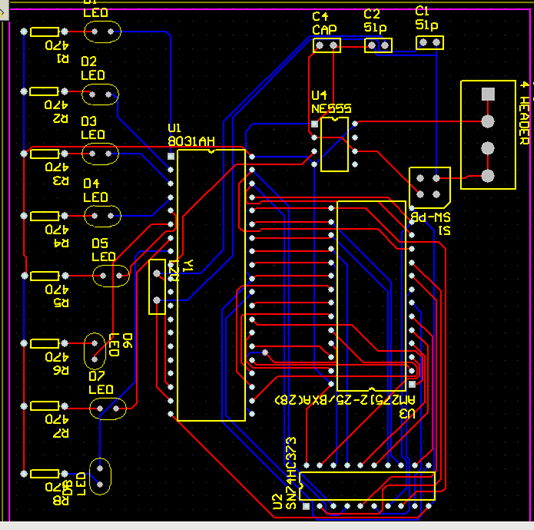

使用Protel画PCB板时地线布置问题

　　当工程师在使用Protel画PCB板时，会遇到各种地线布置问题，如果，不能够合理的解决，将会影响画出PCB板的效果，那么，在这里我们大致谈谈各地线的布置问题。

　　一、模拟电路地线的布置

　　1、模拟地一定要尽量短而且粗，甚至制成大面积的地，这主要是为了减小干扰，有利于地线流过大电流时散热。

　　2、模拟电路中各单元电路的地线要力求分别引线到印板上的一个公共点，尽量减小印板上模拟地的汇聚点，以免构成地环路而产生串模干扰。

　　3、不同级别的地线·如模拟地、输出地、以及数字地一定要分开布线，不要相互靠近，更不能在线路板上汇聚，尤其不能在模块地线的附近布数字地或数字信号线。

　　二、数字地线的布置

　　1、数字部分的电路板最好采用双面结构，一面为元器件间互连导线，另一面作为接地平面，但是接地平面不应与数字地连接。

　　2、若不能接地平面，则印板上的数字地一定要宽而短，各单元的各级电路应就近接地，然后再接信号传输方向的总地线。

　　3、数字回路中频率较高的信号线应尽可能靠近数字地分布，但应避免平行多点接地， 以减小分布电容的干扰。低频信号的接地电路环会产生较大干扰信号，所以一定要采用屏蔽线，且屏蔽线一点接地。

　　4、印刷电路板数字电路部分，最好在四周布一条较宽的数字地线，该地线从印板上引出接总的系统地。

　　三、混合扳的地线布置

　　1、 若模拟电路与数字电路必须安装在同一块板上，则这两类电路的元器件布线应相对集成在线路板的不同部位，分别独立布线， 以免造成数字信号对模拟电路的干扰。

　　2、在模拟电路板的背面，不应有数字电路的接地平面， 以避免增大放大器的输入端与数字地之间的分布电容，降低模拟电路对交流共模干扰的抑制能力。

　　3、信号采集部分的模拟地、数字地以及数据处理部分的数字地应分别从各自的共公点引出接专用地线。
