PCB设计Gerber文件组成和分类

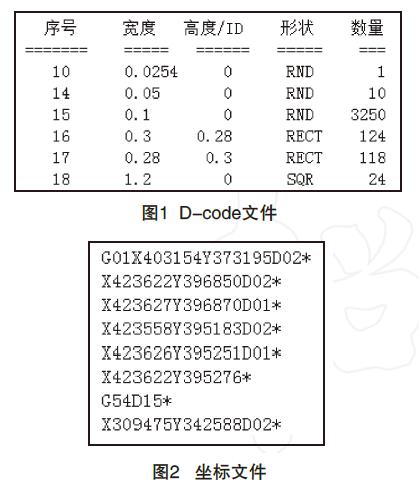

　　Gerber是一种光绘文件格式，为电子业界的公认标准数据格式。也是常见的PCB设计软件之一，由D-code及图形坐标组成。D-code文件中包括图形形状说明、形状大小及此类图形在文件中所使用的数量等，见图1;图形坐标文件表示图形在CAM系统中的X与Y方向的坐标值，其中末尾的*号表示结束符号，见图2;即坐标文件决定了图形的位置，D-code文件决定这个位置所要增加的图形形状及大小，可用写字板或记事本打开查看，并根据内容判定是D-code表还是坐标文件。

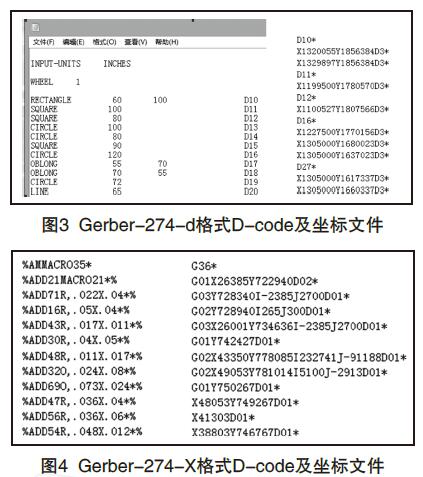

　　Gerber文件分为两种：一种是Gerber-274-d格式，Genesis软件中称为Gerber格式，以下简称274-d格式;另外一种是Gerber-274-x格式，以下简称274-x格式。两者区别：274-d格式的D-code和数据坐标没有在同一个文件里，它采用的是两个单独的文件，分别用来存放D-code及数据坐标，见图3，这是一种比较早期的Gerber格式，这种格式Genesis或其它CAM软件读入时需要建立一个Wheel模版来识别D-code，再将D-code与数据坐标合并在一起，形成最终图形。后来开发了274-x格式，这种格式D-code与数据坐标放在同一个文件里面，见图4，Genesis及其它CAM软件可以自动识别，无需建Wheel模版。
