使用Altium Designer设计电路板的要点

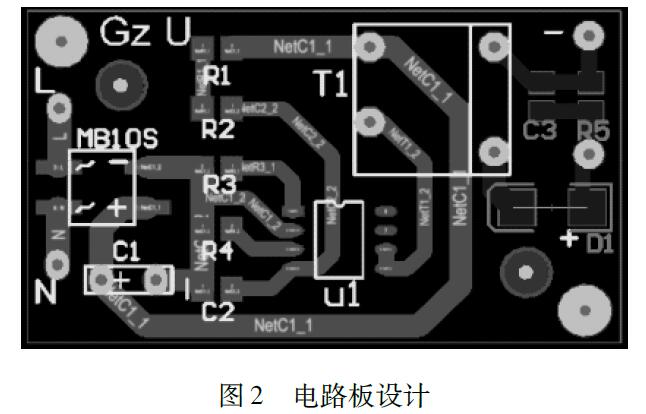

　　电路板设计是Altium Designer 进行电子产品设计的关键，网络连接、布局原则、布线规则、布线技巧、机电匹配和批量生产都很重要，最终设计应符合核心IC的PCB设计指南，兼顾简洁性和合理性，在此前提下提升观感和效率中图2所示。

　　Altium Designer 绘制好原理图后，执行UpdatePCB Document 命令，进入PCB设计，有以下要点。

　　1、检查网络连接的正确性，特别是三极管、电位器等多引脚元件与其封装的一致性，必要时双击焊盘更改映射次序或者直接修改封装。

　　2、根据产品外壳尺寸画好电气边界，确保机电匹配，将生成的网络拖至电气边界内。

　　3、将核心IC大致居中，其他元件参考原理图连接关系就近摆放完成PCB初始布局，合适条件下同类型元件就近摆放整齐。

　　4、先设定规则后布线，GND、VCC和信号线线宽依次递减，走线时尽量内收。走线太长、绕线过远、有交叉或电路复杂时，善用过孔或焊盘跳转到另一层使走线最短( 若是单面板善用电阻封装做跳线) 。

　　5、局部PCB出现S 型时，元件方向需要调整，最后微调时可沿线滑动元件找到最佳位置，完成最终布线，一些功耗大的元件引脚处可铺铜辅助散热，必要时添加泪滴增强可靠性。

　　6、例如焊盘大小和线宽等共性问题，可通过Find similar objects批量修改提高效率。

　　7、添加定位孔和MARK 点，分别用于锡膏印刷机的板子固定和自动贴片机的位置识别，必须批量贴片。
