PCB板电器兼容及抗干扰设计

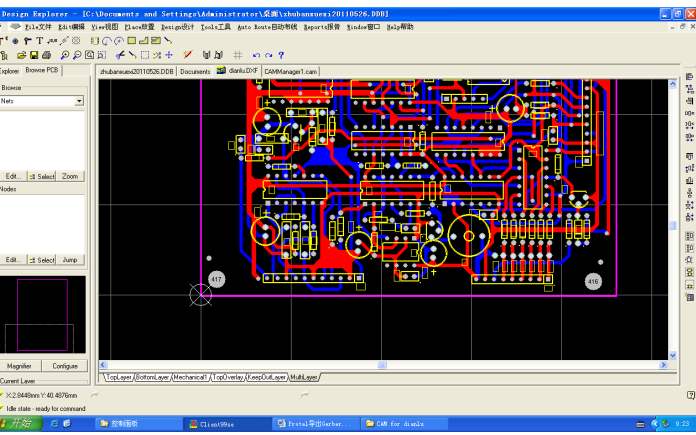

　　随着电子技术的发展，PCB板中电子元件密度大大增加，电子产品的频带日益加宽、功率逐渐增大、灵敏度不断提高，电子产品的电磁兼容与抗干扰问题日益突出。所以在进行PCB板设计时除了应为电路元件提供正确的电气连接外还需考虑电磁兼容与抗干扰问题，以提高PCB板的可靠性。

　　一、PCB板屏蔽设计

　　PCB板屏蔽主要是应用各种导电材料，制成壳体与大地相连，以切断静电耦合、感应耦合或交变电磁场耦合的电磁噪声传播路径。PCB板屏蔽的一般做法是在PCB板的辐射元件或敏感元件上安装金属罩。

　　二、电源线抗干扰设计

　　电源线是电磁干扰传入电子设备和传出电子设备的主要途径。通过电源线，外部电网上的干扰可以传入电子设备，同样电子设备产生的干扰也可通过电源线传到外部电网，在PCB设计时应在电源入口安装一个低通滤波器，以滤除高频信号。

　　三、导线抗干扰设计

　　在PCB板上，导线长距离高密度平行，可能产生传输通道干扰。PCB设计时高频信号间的布线尽量少平行，并且导线原则上要短;因PCB板中的导线具有电感性，往往会在PCB板上产生较强的电磁辐射。并且这些导线又能接受外部的电磁干扰，使电路对干扰很敏感，所以在设计时应在导线上添加信号滤波器以消除高频电磁干扰辐射和接收问题。

　　PCB板中插接的电阻、电容、晶体管等直插式元件的引脚，在高频时具有电感成分，在PCB设计时可将直插式元件用表贴式元件替换以消除其电感成分。
