Protel DXP 新建PCB库文件的方法

　　PCB库文件是PCB设计时原材料，如果没有PCB库文件，元件将不会出现在PCB板上，从原理图转换为PCB时只能出现元件名称而没有元件的外形封装。

　　使用 Protel DXP 新建PCB库文件的方法有以下两种：

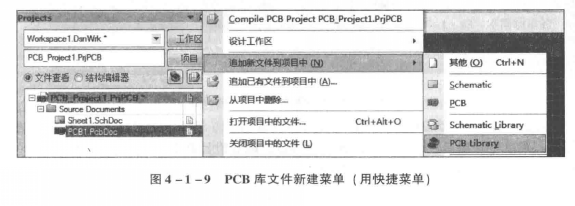

　　1、在项目文件PCB_Project1.PrjPCB上单击鼠标右键，在弹出的快捷菜单中执行【追加新文件到项目中】-【PCB Library】命令，如图4-1-9所示。

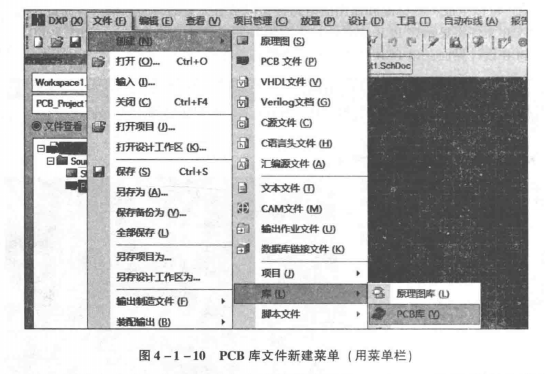

　　2、执行【文件】-【创建】-【库】-【PCB库】命令，如图4-1-10所示。

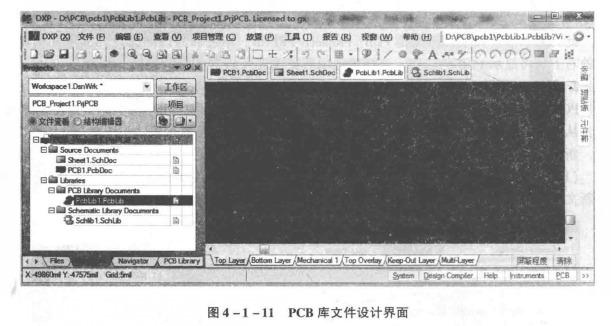

　　通过以上两种方式建立PCB库文件将显示在PCB_Project1.PrjPCB项目文件中，被命名为PcbLib1.PcbLib，并自动打开PCB库设计界面，该PCB库文件进入编辑状态，如图4-1-11所示。
