各种不同层面PCB板地线布置

　　上篇文章我们说到了关于《地线在PCB板设计中的重要地位》，所以，这边我们想和大家谈谈各种不同的层面PCB板当中的地线布置，这样对于大家在进行不同PCB板地线布置时会有很大帮助。

　　一、单面PCB板的地线布置

　　在单面PCB板的地线布置过程中，首先就需要从电源设计以及接地线设计方面开始进行布置。单面板的地线布置在实际的布设过程中有一定的限制，例如：对于外界射频会产生十分敏感的反应、以及高频电路在实现过程中必备的条件受到限制、没有通量对消的条件以及RF的回流路径等因素。因此，在对电源以及接地线进行设计的过程中，首先就会采用径向路由的方法将电源以及接地线根据树枝的形状进行布置。与此同时，还应当满足以下三种设计要求：第一，设计地线时，必须要采用径向路由的方式，配送所有的单面PCB板当中的接地线以及电源，确保全线最短;第二，在布线时，要将电源以及接地线紧邻设置;第三，避免将树枝形路由当中的不同分支连接在一起，避免出现回路电流的现象。

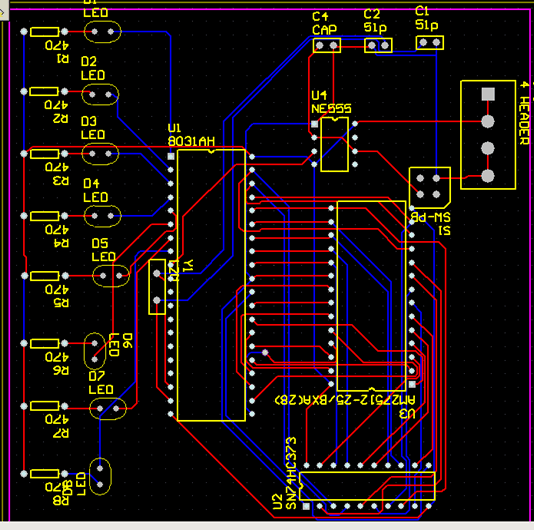

　　二、双层PCB板的地线布置

　　在双层PCB板的设计过程中，针对数字电路进行设计的过程中，在选择布线方式时，可以优先选用点阵布线或者栅格布线。这种布线方式能够使接地阻抗在最大程度上被减少。在进行双层PCB板的地线布置过程中，主要可以采用两种布线方案，一种是将双层PCB板当做单层PCB板进行处理，采用单层设计规格对其进行设计。不论是在哪一种情况下，都必须要确保接地环路控制。在设计过程中要确保为电源留出了充足的空间，对于剩余的部分应当将其当做参考地进行填充。另一种方案就是要将接地层与电源线和信号分开放置，这种布线方式在实际的应用过程中，能够使接地回路以及接地阻抗都能够得到有效的减少，但是，在这种方案中，参考平面与信号线条之间产生的距离已经与8倍的印制线条宽度相同了，这就导致无法使通量对消进行良好的开展。但是可以在于IC供电线以及接地层之间组接近的位置处放置去耦电容。

　　三、多层PCB板中的地线布置

　　在多层PCB板当中，需要邻层放置电源层以及底线层，而这样放置的主要目的就是为了能够确保在PCB板中形成的电容最大。放置高速信号线条时，必须要尽可能的将其放置在与接地面足够靠近的位置处，其他的信号条在设置的过程中要尽量与电源面靠近。在布置地线的过程中只要地线的布置合理，就能够在最大程度上将接地阻抗减小，从而使电磁干扰有效的减少。
