PCB板上元器件的安装方式及原则

　　PCB板上元器件的安装非常重要，我们要根据电子产品的不同特性，对PCB板上的元器件进行不同安装方式，在安装的同时也要遵循有序的原则，具体可以参考以下内容。

　　PCB板上元器件的安装方式：

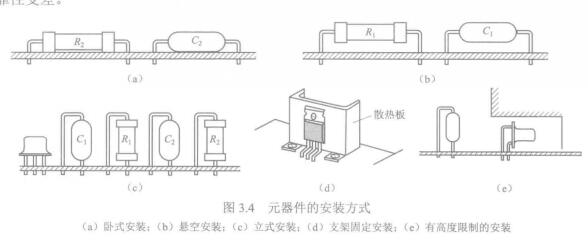

　　元器件在PCB板上的安装方式有卧式安装、悬空安装、立式安装、支架固定安装和有高度限制安装等，分别如图3.4(a)~(e)所示。

　　1、卧式安装。如图3.4(a)所示，和立式安装相比，元器件卧式安装具有机械稳定性好、版面排列整齐等优点，卧式安装使元器件的跨距较大，容易从两个焊点之间走线，这对于布置PCB板导线十分有利。

　　2、悬空安装。如图3.4(b)所示，安装高度一般在3~8mm，以利于对流散热，适用于发热元器件的安装。

　　3、立式安装。如图3.4(c)所示，元器件立式安装占用版面的面积小，单位面积上容纳元器件的数量多，适合元器件排列紧凑的电子产品。否则，系统的机械强度变差，抗震能力减弱，元器件容易倒伏造成相互碰撞，降低电路的可靠性。

　　4、支架固定安装。如图3.4(d)所示，对于重量较大的元器件，一般应用金属支架在印制基板上将元器件固定。

　　5、有高度限制的安装。如图3.4(e)所示，期方法是垂直插入后，再朝水平方向弯曲。

　　PCB板上元器件的安装原则：

　　元器件在PCB板电路布设时应遵循下述7条原则：

　　1、元器件应布设在PCB板的以免，且元器件的每个引出脚应单独占用一个焊盘。

　　2、元器件不要不满整个版面，板的四周要留有5~10mm的余量，余量的大小应根据PCB板面积的大小及固定的方式来决定。

　　3、元器件在整个版面上应布设均匀，疏密一致。

　　4、元器件的安装高度应尽量低，过高则易倒伏或相邻元器件碰接，使系统的安全可靠性变差。

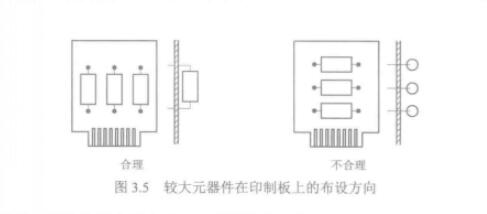

　　5、根据印制电路板在系统中的安装状态确定较大元器件的轴向位置，规则排列的元器件的轴线方向应在系统内的垂直方向，如图3.5所示，从而提高元器件在PCB板上的稳定性。

　　6、元器件两端的跨距应稍微大于元器件的轴向长度，如图3.5所示。折弯引脚时，不要齐根弯着，应留2mm左右的距离，以免损坏元器件。

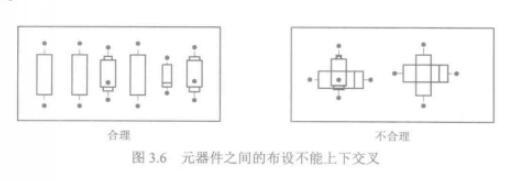

　　7、元器件的布设不能上下交叉，如图3.6所示，相邻元器件间要保持一定的距离，间距不得过小。
