如何与PCB板厂技术人员沟通问题

　　板厂的工程部(技术部)主要负责生产的技术问题，他们所做的工作包括以下内容：

　　根据设计资料结合工厂的工艺能力制定生产流程及各生产指标。大型的板厂有100多个工序，不同的设计要经过的工序不同。你的设计要经过哪些工序，先到哪个后到哪个，这就是生产流程。

　　根据工艺能力对设计资料进行修正和补偿，保证制造出来的产品跟设计图纸一模一样。例如设计的线宽是4mil,板厂工作人员会把线宽加粗一点，因为腐蚀过程中会使线变细，从而保证产品的线宽是4mil。

　　将电脑数据制作成工具交付给生产人员，如将线路层、阻焊层及字符打印成胶片，将钻孔文件制作成钻机能识别的文件。

　　技术问题一般与板厂的工程部沟通，请注意板厂追求的四制作出跟设计图纸一模一样的产品，他们不会修改设计图纸，即使在设计者看来是很明显的错误。以下问题需要注意：

　　1、过孔和插件孔

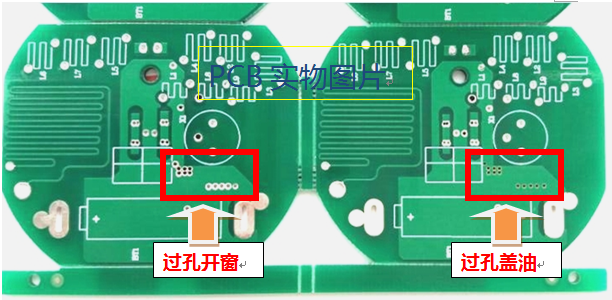

　　过孔有两种处理工艺：盖油和喷锡，图3-141中除圆角框框出的部分以外的孔均为盖油工艺。盖油即盖绿油，可以防止PCB在焊接的过程中细小的锡珠落入过孔。在后续的使用中过孔中的锡珠滚出来，掉在IC的引脚间引起短路。有的板厂把孔径小于0.5mm的孔看作是过孔。如果需要做过孔盖油，最好将过孔设计成某一类或几类孔径，并给出说明，指出哪些孔径的孔为过孔，方便处理。

　　插件孔在设计的时候建议把孔径设计得比元件的孔脚大0.1mm，因为板厂的孔径公差是±0.08mm,防止出现元件无法插入的情况。当然大型板厂会做补偿，但小厂不一定会补，我们设计的时候考虑到这些，宁大勿小。

图3-141

　　2、开窗、盖油

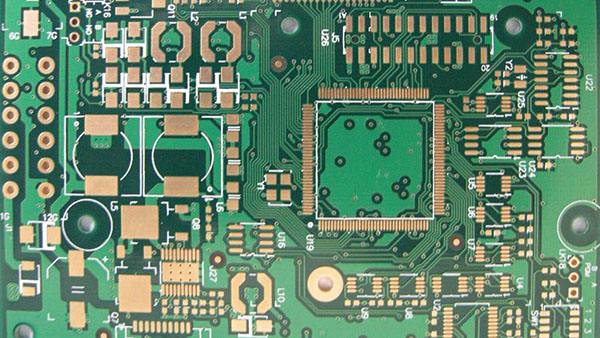

　　板厂经常说的“开窗”、“盖油”是什么意思呢?线路板上一般都覆盖一层阻焊曾，但是焊接位置及其他有特殊要求的位置不能覆盖。把不覆盖阻焊层的部位叫开窗位，需要覆盖阻焊层的部位叫盖油位。图3-142中金黄色的的位置未开窗位，绿色部位属于盖油位。

图3-142

　　3、线路板环保及其他要求

　　无铅。铅属于重金属元素，对人体有害，很多产品要求无铅。

　　ROHS指令。欧盟标准，是指在投放市场的电子电气设备产品中，限制使用铅，汞、镉、六价铬、多溴联苯(PPB)和多溴二苯醚(PBDE)等6种有害物质。

　　耐火等级。UL94V-0，对样品进行两次10s的燃烧测试，火焰在30s内熄灭，不能有燃烧物掉下。UL94V-1，对样品进行两次10s的燃烧测试，火焰在60s内熄灭，不能有燃烧物掉下。UL94V-2，对样品进行两次10s的燃烧测试，火焰在60s内熄灭，可以有燃烧物掉下。
