浅谈高速PCB设计前期的准备工作

来源: 时间: 2020/04/01 15:41:00 阅读: 492

  高速PCB设计前期的准备工作,直接影响着设计工作的展开,以及设计工作的速度。因此,在高速PCB设计的过程中,一定要做好详细的准备工作,根据设计人员的设计工作经验,可以从以下几个方面展开:

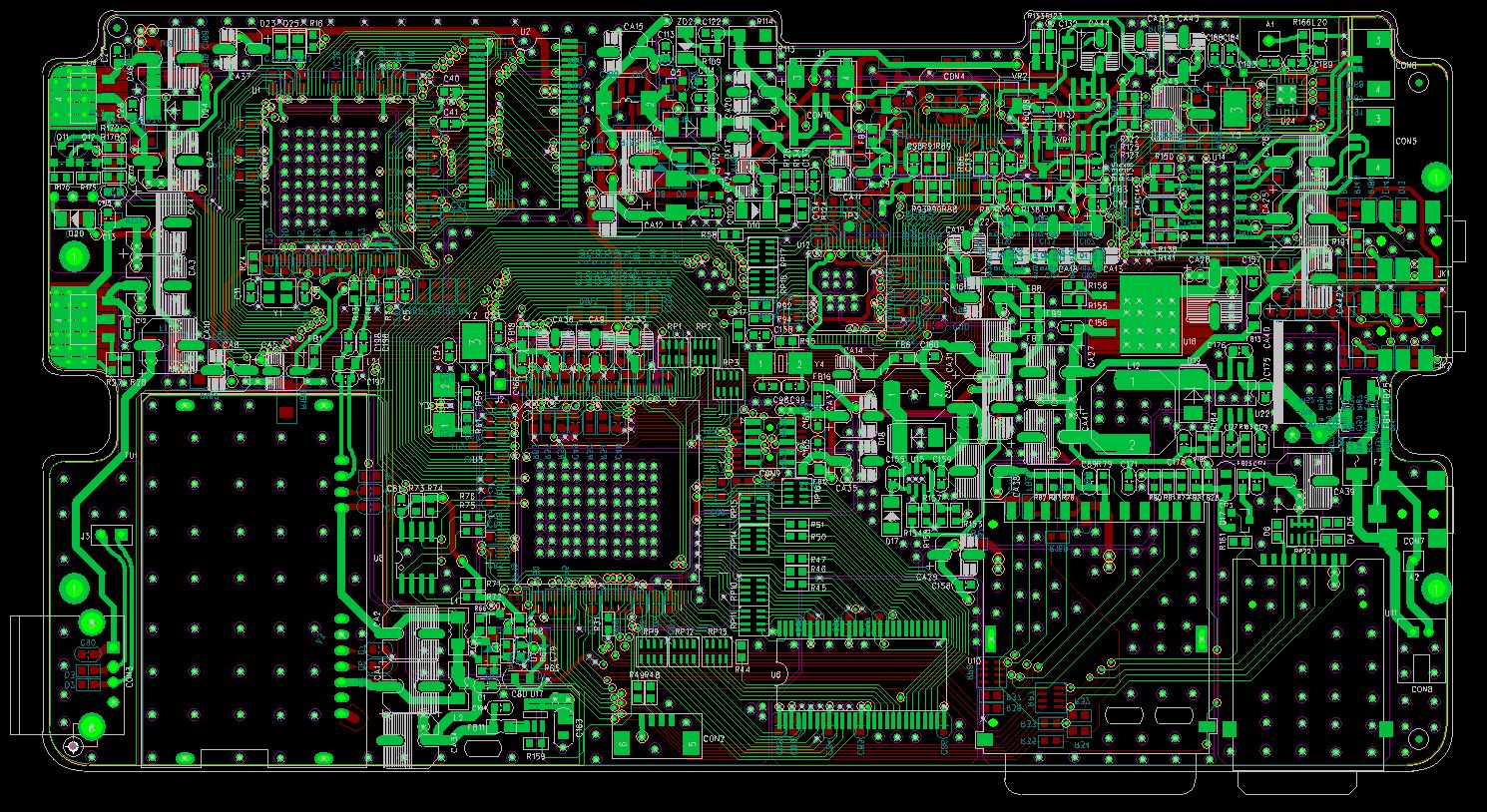

高速PCB设计前期的准备工作

  1、做好详细的电路图

  电路图的准确性和全面性,直接影响着高速PCB设计的质量,尽管利用计算机可以对高速PCB设计,进行相应的调整及更改。但是,在影响度的过程中,若是一个元件更改,整体布局度就会随之发生改变,这样就会影响高速PCB设计的质量和进程。因此,根据设计人员的相关经验,一定要做好相应和电路图,这样才能保证高速PCB设计的准确性,以及设计的质量。

  2、电路元件封装

  电路元件封装是高速PCB设计的重要依据,但是在设计封装的过程中,一定要在实物的基础之上,并且要预留出一定的空间。在空间预留的过程中,应当根据相应的数据和信息进行计算,不能出现随意估计的现象,这样主要是避免高速PCB设计出产品的稳定性,若是情况相对较为严重的话,还会出现报废的现象。

  3、产品外部的实际尺寸和大小

  外部的实际尺寸和大小直接影响了高速PCB的大小。因此,在高速PCB设计的过程中,一定要将高速PCB设计和外部设计相互结合起来。同时在设计的过程中,若是外部面板上的可调元件,接插件和开关性元件安装在高速PCB上,那么高速PCB和外部应当进行综合性的考虑,确保良好的协调一起进行设计,从而保证高速PCB设计的质量。
