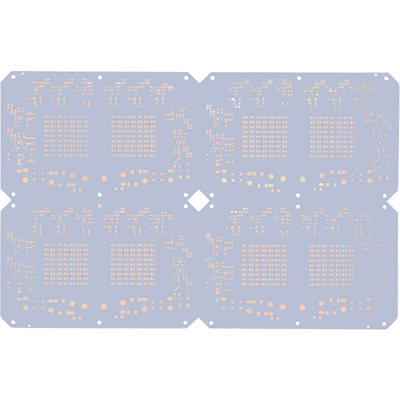

路灯铝基板

路灯板是路灯照明系统的核心部件，主要用于安装 LED 灯珠并实现电路连接，同时承担散热等功能

最大尺寸：可根据客户要求

基板材料：Aluminum

板材厚度：1.0 - 2.0mm

铜箔厚度：25 - 75um

表面处理：HAL/OSP/HASL (Lead free)

导热系数：1.0 – 3.0W/m.k

击穿电压：4.5KV(AC)

燃烧性：94V0

符合标准：UL & ROHS

立即计价

规格参数
材质与结构
功能特点
应用场景
相关资料
相关产品

规格参数

功率：常见的有 12W、14W、36W、72W、80W、150W 等，功率大小取决于路灯头的面积和散热能力。
板材厚度：一般在 0.4-3.0mm 之间。
铜箔厚度：通常为 18-105um。
耐压值：击穿电压一般 AC>2KV-4KV，DC>2KV-6KV。
导热系数：范围在 1.0-8.0W/（m?K），导热系数越高，散热效果越好。

材质与结构

材质：路灯板通常采用铝基板材质，由电路层、绝缘层和金属基层组成。铝基板具有良好的导热性、电气绝缘性能和机械加工性能，能有效将 LED 灯珠产生的热量传导出去，延长灯珠寿命。
结构：包括基板、设置在基板上的电路、覆盖在电路上的绝缘层以及用于焊接 LED 灯珠的焊盘。

功能特点

散热性能好：可通过导热板、散热片等方式散热，部分采用针状散热技术，能使 LED 结温比普通散热器低 15℃以上，且防水性能好，重量和体积也有所优化。
电气性能稳定：能稳定传输电流，保证 LED 灯珠正常发光，同时具有良好的绝缘性能和耐压性能，确保使用安全。
光学性能优：一些路灯板通过设计纳米反光结构，可调整 LED 灯珠的发光宽度和长度，使光线分布更合理，提高照明效率，减少能源浪费。
使用寿命长：通常可达 100,000 小时左右，减少了维护成本和更换频率。

应用场景

广泛应用于城市快速路、主干路、次干路、支路、工厂、学校、园林、住宅小区、庭院等道路照明场景。
