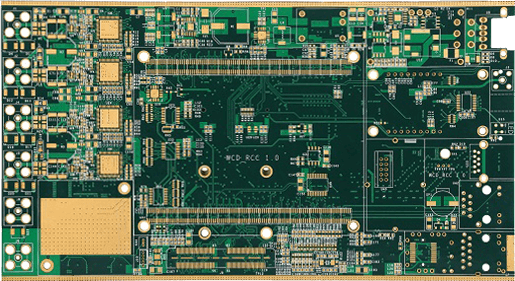

医疗设备4层阻抗板

医疗设备4层阻抗板是专为中低端医疗电子设备设计的核心电路载体，以“精简且可靠”的4层结构（信号层-参考层-介质层）为基础，通过精准控制关键信号的特性阻抗，实现医疗设备中微弱生理信号、高频检测信号的稳定传输，同时具备抗电磁干扰、符合医疗安全标准的特点。

医疗设备4层阻抗板的阻抗控制精度，单端阻抗（50Ω/75Ω）达±5Ω（＜50Ω时）、±10%（≥50Ω时），差分阻抗（100Ω）达±10%，完全满足中低端医疗设备的信号需求；频率支持范围覆盖DC~15GHz，远超常规医疗设备的信号频率（1MHz~10MHz），具备足够的性能冗余。
介质材料选用医疗级FR-4（介电常数4.2±0.1，热导率0.3W/(mK)），符合生物相容性（ISO10993）与环保标准（RoHS2.0、REACH）；板厚常规为1.6mm（适配便携式设备）~2.0mm（适配台式设备），可根据医疗设备的外壳尺寸调整，最小板厚可达1.2mm。
布线能力方面，支持0.15mm线宽、0.15mm线距，适配医疗设备常用的SOP、DIP封装元器件；电气安全参数满足医疗设备标准（IEC60601-1），绝缘电阻≥100MΩ，耐电压AC1500V/1min无击穿，工作温度范围-40℃~85℃，适配医院不同环境的使用需求；质量管控遵循ISO13485体系，每块板可追溯，且通过无铅焊接兼容性测试，保障医疗设备的长期可靠运行。

1.便携式监护仪
便携式监护仪需采集患者的心率、血氧、血压等微弱生理信号，同时将数据传输到显示屏，4层阻抗板的顶层信号层传输血氧传感器信号（75Ω单端阻抗），内层信号层传输心率数据控制信号（50Ω单端阻抗），接地层有效隔离医院环境中的电磁干扰（如输液泵、心电图机的干扰），确保监护数据精准，且4层结构的体积小、成本低，适配便携式设备的手持或可移动需求。
2.常规超声诊断仪（基层医院用）
基层医院使用的常规超声诊断仪（如腹部超声、浅表超声），超声探头信号（50Ω单端阻抗）通过4层阻抗板的顶层信号层传输，接地层减少超声高频信号的电磁辐射，避免干扰设备的图像处理模块；内层信号层传输超声图像的初步处理信号（低速差分阻抗100Ω），保障图像无明显失真，同时4层板的成本比6层板更低，符合基层医疗设备的预算控制需求。
3.血液分析仪
血液分析仪需通过光学传感器检测血液样本的细胞数量、形态，4层阻抗板的顶层信号层传输光学传感器的检测信号（50Ω单端阻抗），接地层屏蔽设备内部电机（如样本搅拌电机）的电磁干扰，避免干扰检测信号导致计数误差；内层信号层传输样本进样控制信号（50Ω单端阻抗），确保进样速度稳定，提升血液分析的准确性，同时4层结构的布线足够满足设备的基础功能需求，无需复杂多层设计。
