盲埋孔电路板是高密度互联(HDI)技术的核心载体,通过 “非穿透式过孔” 实现 PCB(印制电路板)不同层之间的信号互联,解决了传统通孔板 “占用空间大、布线密度低” 的痛点,是支撑智能手机、芯片载板、高端医疗设备等小型化、高集成度电子设备的关键组件。
查看详情层数:14层
厚度:1.6±0.16毫米
最小孔径:激光孔 0.10mm;机械孔 0.20mm
最小间距/间隙:75/75微米
最小板厚和孔比:8:1

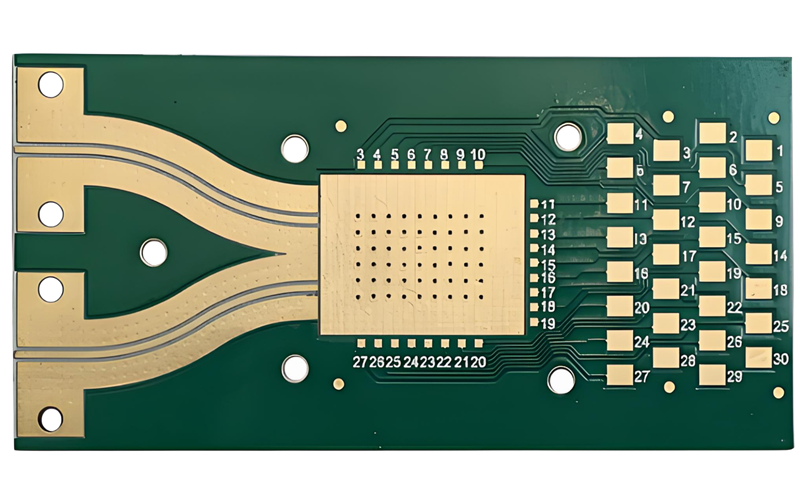

PCB板层数:6层
成品板厚:1.6mm
铜厚:1oz
表面处理方式:沉金
阻焊字符颜色:绿油白字
